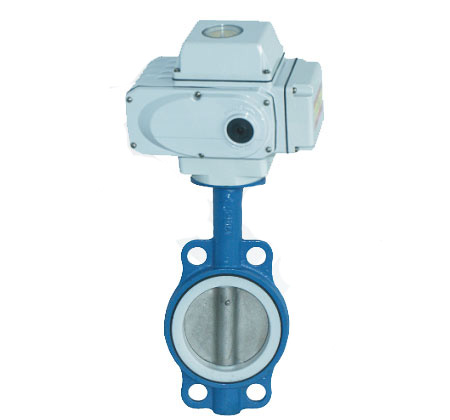

产品名称：D341F4衬氟蝶阀[ 2021-06-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、D341F4衬氟蝶阀产品介绍

AG旗舰厅D341F4衬氟蝶阀内部件模压材质为PTFE聚四氟乙烯。。。。。衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件，，，，，用以实现阀门的开启，，，，，关闭与调理。。。。。衬里蝶阀是在过流部件，，，，，阀体、蝶板、阀杆上接纳衬里手艺有较厚的高分子质料，，，，，防侵蚀性能优良，，，，，可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质，，，，，是化工、石油、医药、食物、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调理装备使用的理想产品，，，，，并可取代闸阀，，，，，阻止阀和其他类型的切断、调理阀门。。。。。为了顺应一些具有强酸、强碱的侵蚀性情形，，，，，石油、化工、食物等多个特殊领域的需要，，，，，在通例蝶阀的阀内和阀板上衬聚四氟，，，，，使介质和阀体隔离，，，，，抵达防腐的效果。。。。。在通例条件下可以替换不锈钢阀体，，，，，具有更高的性价比。。。。。蝶阀的蝶板装置于管道的直径偏向。。。。。在蝶阀阀体圆柱形通道内，，，，，圆盘形蝶板绕着轴线旋转，，，，，旋转角度为0°~90°之间，，，，，旋转到90°时，，，，，阀门则牌全开状态。。。。。

二、D341F4衬氟蝶阀产品主要零部件质料

零件名称	质料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封面	四氟
填料	柔性石墨
手动		DA 43F（半衬）	蜗轮转动	DA 343F（半衬）
		DA 43F3 （全衬里）		DA 343F3 （全衬里）
		DA 43F46（全衬里）		DA343F46（全衬里）
气动		DA 643F（半衬）	电动	DA 943F（半衬）
		DA 643F3 （全衬里）		DA 943F3 （全衬里）
		DA643F46（全衬里）		DA9 43F46（全衬里）

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900
