产品名称：刀型电动闸阀[ 2019-09-16 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户
交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、刀型电动闸阀详细介绍

    Z973H型刀型电动闸阀（刀闸阀）PN6～PN16驱动方法为电动驱动，，，毗连方法为对夹式毗连，，，阀门为明杆平行式刚性单闸板，，，Z973F 阀座密封面质料为氟塑料、Z973H 阀座密封面质料为不锈钢，，，公称压力 PN6～16，，，阀体质料为碳素钢的闸阀。。。 配有多回转式电动装置，，，使阀板作上下直线运动，，，并可实现远程控制阀门的翻开或关闭。。。通径规模：DN50～DN500，，，使用温度 ≤100℃，，，普遍应用于排水、供热、电站、化工、食物、造纸、制药、煤碳、采矿等工程。。。

    二、刀型电动闸阀装置注重事项

    1、手轮、手柄及传念头构均不允许作起吊用，，，并严禁碰撞。。。
    2、双闸板闸阀应笔直装置（即阀杆处于笔直位置,手轮在顶部)。。。
    3、带有旁通阀的闸阀在开启前应先翻开旁通阀（以平衡收支口的压差及减小开启力)。。。
    4、带传念头构的闸阀，，，按产品使用说明书的划定装置。。。
    5、若是阀门经� ？？？？厥褂�,每月至少润滑一次。。。
    6、装置位置、高度、收支口偏向必需切合设计要求，，，毗连应牢靠细密。。。
    7、装置在保温管道上的种种手动阀门，，，手柄均不得向下。。。
    8、带传念头构的闸阀，，，按产品使用说明书的划定装置。。。
    9、阀门装置前必需举行外观检查，，，阀门的铭牌应切合现行国家标准《通用阀门标记》GB12220的划定。。。关于事情压力大于1.0MPa及在主干管上起到切断作用的阀门，，，装置前应举行强度和严密性能试验，，，及格后方准使用。。。强度试验时，，，试验压力为公称压力的1.5倍，，，一连时间不少于5min，，，阀门壳体、填料应无渗漏为及格。。。严密性试验时，，，试验压力为公称压力的1.1倍；；试验压力在试验一连的时间应切合GB50243标准要求，，，以阀瓣密封面无渗漏为及格。。。

    三、刀型电动闸阀主要手艺参数

    型号 PN 事情压力 / MPa 适用温度 / ℃ 适用介质
    PZ973H-10C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混淆物
    PZ973H-16C
    PZ973F-10P
    PZ973F-16P
    PZ973Y-10P
    PZ973Y-16P

  • 四、刀型电动闸阀形状毗连尺寸

    MPa DN L D D1 D2 H N-M D0
    1.0 50 43 160 125 100 330 4-M16 180
    65 46 180 145 120 360 4-M16 180
    80 46 195 160 135 390 4-M16 220
    100 52 215 180 155 440 8-M16 220
    125 56 245 210 185 510 8-M16 230
    150 56 280 240 210 600 8-M20 280
    200 60 335 295 265 700 8-M20 360
    250 68 390 350 320 840 12-M20 360
    300 78 440 400 368 960 12-M20 400
    350 78 500 460 428 1110 16-M20 400
    400 102 565 515 482 1250 16-M22 400
    450 114 615 565 532 1380 20-M22 530
    500 127 670 620 585 1530 20-M22 530
    600 154 780 725 685 1800 20-M27 600
    700 165 895 840 800 2150 24-M27 600
    800 190 1010 950 898 2420 24-M30 680
    900 203 1110 1050 1005 2680 28-M30 680
    1000 216 1220 1160 1115 3100 28-M30 700
    1200 254 1450 1380 1325 3450 32-M36 800
    1.6 50 43 160 125 99 330 4-M16 180
    65 46 185 145 120 360 4-M16 180
    80 46 200 160 135 390 8-M16 220
    100 52 220 180 155 440 8-M16 220
    125 56 250 210 185 510 8-M16 230
    150 56 285 240 210 600 8-M20 280
    200 60 340 295 265 700 12-M20 360
    250 68 405 355 310 840 12-M22 360
    300 78 460 410 375 960 12-M22 400
    350 78 520 470 435 1110 16-M22 400
    400 102 580 525 485 1250 16-M27 400
    450 114 640 585 545 1380 20-M27 530
    500 127 715 650 609 1530 20-M30 530
    600 154 840 770 720 1800 20-M36 600
    700 165 910 840 788 2150 24-M36 600
    800 190 1025 950 898 2420 24-M36 680
    900 203 1125 1050 998 2680 28-M36 680
    1000 216 1255 1170 1110 3100 28-M42 700
    1200 254 1485 1390 1325 3450

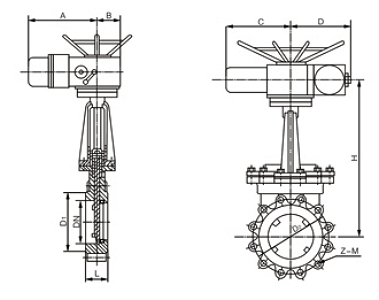

  • 五、刀型电动闸阀结构图

    刀型电动闸阀结构图
