产品名称：上海手动闸阀PZ73H-10C DN300厂家直销[ 2024-07-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！

产品先容
规格尺寸
结构图片

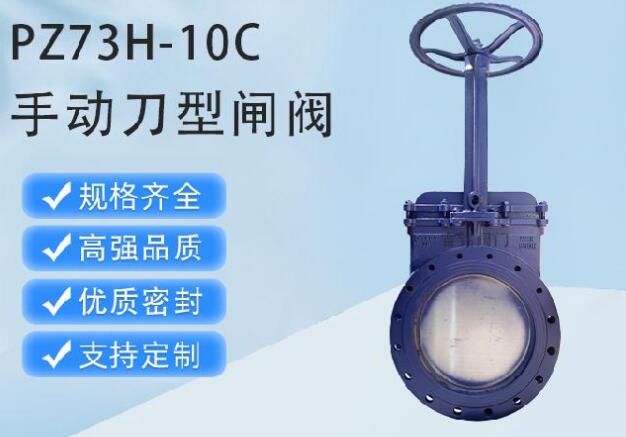

一、上海手动闸阀PZ73H-10C DN300厂家直销

上海AG旗舰厅阀门集团有限公司PZ73H、PZ73F、PZ73Y 手动刀型闸阀：手动驱动、对夹式毗连、明杆平行式刚性单闸板，，，，，，阀座密封面为硬质合金与聚四氟乙烯，，，，，，公称压力 PN10~16，，，，，，阀体质料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），，，，，，具有排渣功效的的闸阀。。。。。。接纳全圆形的通道设计，，，，，，在刀板上端装置有聚四氟乙烯、刮泥器，，，，，，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体装置在刀闸阀的入口端，，，，，，可在阀体周围设置多个冲洗口。。。。。。刀板底端加工成刀刃，，，，，，光洁度高，，，，，，包管了优异的密封性。。。。。。

二、上海手动闸阀PZ73H-10C DN300厂家主要性能规范

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	事情温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

三、上海手动闸阀PZ73H-10C DN300厂家主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

PZ73X手动对夹式刀型闸阀，，，，，，PZ73HYF手动对夹式刀闸阀主要形状及毗连尺寸(mm)

公称压力	DN	L	D2	D1	H	Z-M	Do	W(Kg)
1.O MPa	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	9, 98	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6 MPa	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	235
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M22	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
