产品名称：手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道[ 2024-09-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

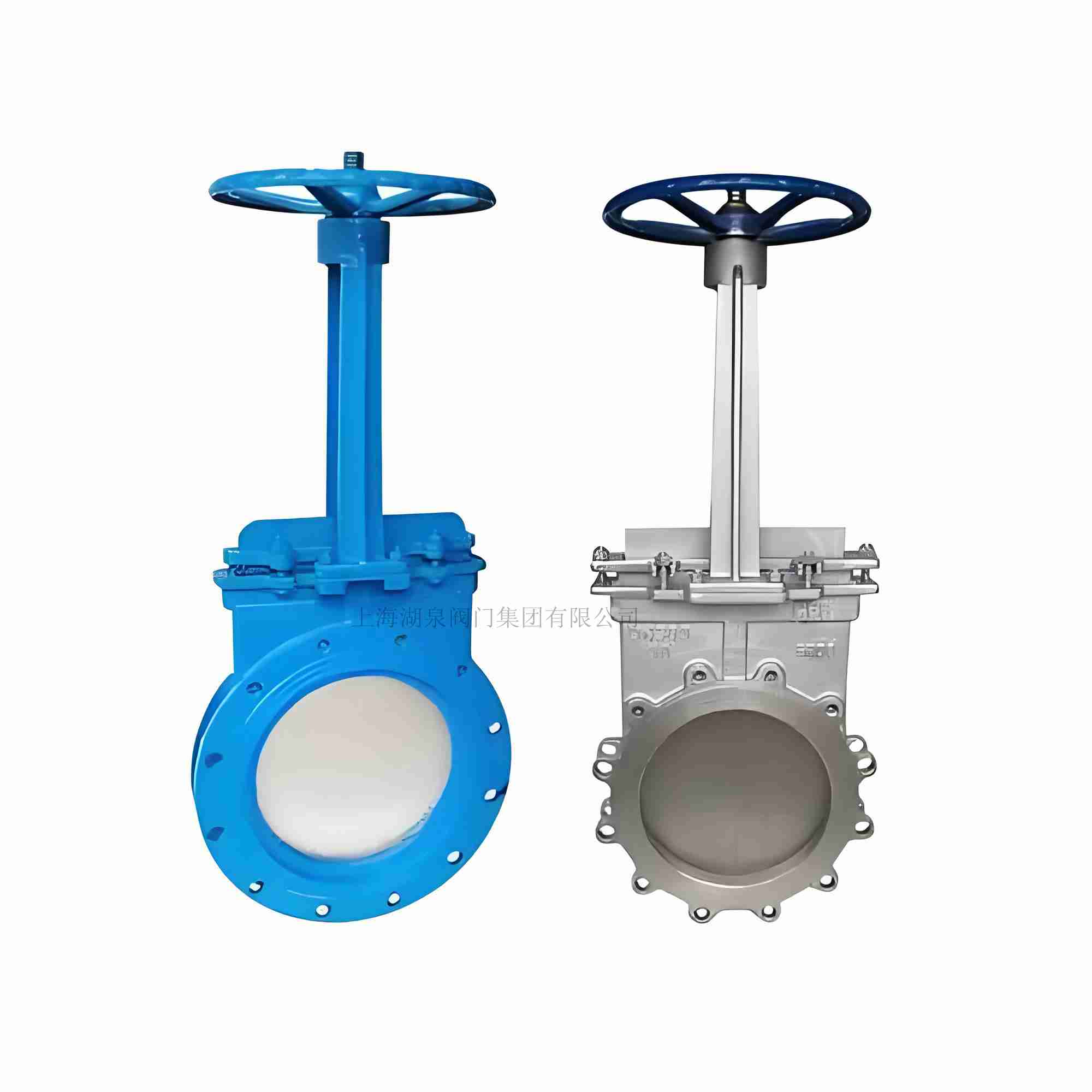

一、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道介绍

上海AG旗舰厅阀门集团有限公司Z73手动刀型闸阀‌是一种适用于全开和全关的装备，，，，，，具有结构紧凑、设计合理、阀门刚性好、通道流通、流阻系数小等优点。。。。。它还具备密封可靠、操作轻盈无邪的特征。。。。。Z73手动刀型闸阀适用于纸浆、污水、煤浆、灰、渣水混淆物等介质。。。。。其事情压力为1.0MPa，，，，，，事情温度规模为≤100℃，，，，，，并且可以在-20℃-200℃的介质温度规模内正常事情。。。。。该阀门的主要零部件材质包括不锈钢、碳钢、灰铸铁等，，，，，，确保了阀门的耐用性和可靠性。。。。。阀体质料可选WCB、304、316等，，，，，，以顺应差别的事情条件和介质特征。。。。。别的，，，，，，Z73手动刀型闸阀的密封面接纳特殊设计，，，，，，镌汰了磨擦，，，，，，使得阀门耐久耐用，，，，，，同时提高了密封性能。。。。。总的来说，，，，，，Z73手动刀型闸阀因其优异的性能和普遍的应用领域，，，，，，成为工业领域中不可或缺的装备之一‌。。。。。

二、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道优点

1、超短结构长度，，，，，，节约质料，，，，，，可使管路系统整体重量大大减轻。。。。。
2、占用有用空间�。。。。。�，，，，，能有用支持管道的强度，，，，，，可镌汰管道振动的可能性。。。。。
3、闸板选用奥氏体不锈钢，，，，，，耐腐性能大大提高，，，，，，可有用的避免由于闸板侵蚀引起的密封泻漏。。。。。
4、上密封填料接纳柔性 PTFE ，，，，，，密封可靠、操作轻盈无邪。。。。。
5、闸板具有闸刀的功效，，，，，，能有用的闸断介质中种种杂物。。。。。
6、如接纳硬密封不锈钢材质，，，，，，阀瓣做喷焊处置惩罚的话，，，，，，可以很好的扩展阀门对温度,压力的要求。。。。。

三、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道性能

1、公称压力(Mpa) 壳体试验(Mpa) 密封试验(Mpa)1.0 1.6 1.5 2.4 1.1 1.8

2、事情温度 ≤900℃

3、适用介质 :纸浆、污水、煤浆、灰、渣水混淆物

4、主要零部件:伐体、伐盖闸板阀杆密封面

5、材质：有不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金等

四、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
