电动阻止阀阀门首页 > 产品展示 > 阻止阀 > 电动阻止阀 >

产品名称:电动阻止阀阀体\J961Y-P57/170V DN50[ 2024-04-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳固:实验全历程质量监控,,详尽入微全方位检测!
价钱合理:高效内部本钱控制,,镌汰了开支,,让利于客户
交货快捷:先进生产流水线,,富足的备货,,缩短了交货期!
  • 产品先容
  • 规格尺寸
  • 结构图片
  • 一、电动阻止阀阀体\J961Y-P57/170V DN50先容

    上海AG旗舰厅阀门集团有限公司主要生产(J961Y电动高温高压阻止阀 )也是海内(电动阀门 )生产商之一。。。。。 。公司谋划规模:阀门,管件,流体装备的生产,加工,销售,管道配件,修建质料,五金交电,自控装备的销售,从事货物及手艺的收支口营业!接待新老客户来电,来函,我们将竭诚为您提供知足的效劳!适用于公称压力 PN10.0 ~ 32.0Mpa 及 P(54)100V ~ P(57)170V ,事情温度 ≤540℃( 其中 P(57)170V 事情温度为 570℃) 的石油、化工、水力、火力电站等种种工况的管路上,切断或接通介质。。。。。 。适用介质为:水、油品、蒸汽等。。。。。 。操作方法有:手动、齿轮传动、电动等。。。。。 。

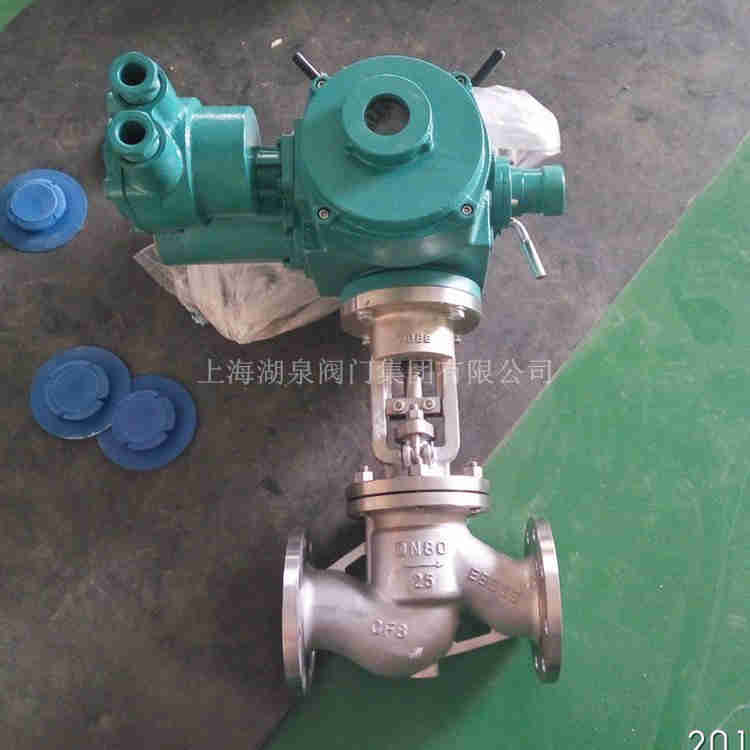

    电动阻止阀

    二、电动阻止阀阀体\J961Y-P57/170V DN50特点

    1、阀门与管路毗毗邻纳焊接式结构。。。。。 。

    2、密封面不易磨损、擦伤、密封性能好、寿命长。。。。。 。

    3、结构紧凑、启闭性好、高度小、维修利便。。。。。 。

    4、适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。。。。。 。

    三、电动阻止阀阀体\J961Y-P57/170V DN50手艺标准

    1、制造验收手艺条件按JB/T3595或E101的划定。。。。。 。

    2、阀门结构长度按ANSI B16.10或E101的划定。。。。。 。

    3、阀体焊接坡口按ANSI B16.25的划定或按用户提供的尺寸。。。。。 。

    四、电动阻止阀阀体\J961Y-P57/170V DN50主要性能和使用规模

    产品型号

    公称压力 PN(MPa)

    试验压力 (MPa)

    事情压力 (MPa)

    事情温度 (℃)

    适用介质

    壳体强度

    密封

    P54

    P55

    P57

    J961H/Y-100

    10

    15

    11

    /

    /

    /

    ≤425

    水、蒸汽、油品

    J961H/Y-200

    20

    30

    22

    /

    /

    /

    J961H/Y-250

    25

    38

    28

    /

    /

    /

    J961H/Y-320

    32

    48

    36

    /

    /

    /

    J961Y—P54/100V

    20

    30

    22

    10

    /

    /

    ≤540

    蒸汽

    J961Y—P54/140V

    25

    38

    28

    14

    /

    /

    J961Y—P54/170V

    32

    48

    36

    17

    /

    /

    J961Y—P55/100V

    25

    38

    28

    /

    10

    /

    ≤550

    J961Y—P55/140V

    32

    48

    36

    /

    14

    /

    J961Y—P55/170V

    /

    53

    39

    /

    17

    /

    J961Y-P57/100V

    /

    48

    36

    /

    /

    10

    ≤570

    J961Y—P57/140V

    /

    55

    40

    /

    /

    14

    J961Y—P57/170V

    /

    60

    44

    /

    /

    17

    五、电动阻止阀阀体\J961Y-P57/170V DN50主要零件质料

    零件名称

    阀体

    阀盖

    阀杆

    阀瓣

    密封面

    填料

    阀杆螺母

    紧固件

    J961H型

    25 WCB

    25 WCB

    铬不锈钢铬 钼铝钢氮化

    铬不锈钢

    铬不锈钢

    柔性 石墨

    铝青铜

    碳钢 铬钼钢

    J961Y型

    25 WCB

    25 WCB

    铬不锈钢铬 钼铝钢氮化

    25

    硬质合金

    J61Y-P54型 J961Y-P54型

    12Cr1MoV WC6

    12Cr1MoV WC6

    20Cr1Mo1VA 38Cr1MoAIA

    12Cr1MoV

    硬质合金

    J61Y-P55型 J961Y-P55型

    12Cr1MoV WC6

    12Cr1MoV WC6

    20Cr1Mo1VA 38Cr1MoA1A

    12Cr1MoV

    硬质合金

    J61Y-P57型 J961Y-P57型

    12Cr1MoV WC9

    12Cr1MoV WC9

    20Cr1Mo1VA 38Cr1MoAIA

    12Cr1MoV

    硬质合金


  • 称通径 DN(mm)

    毗连尺寸 (mm)

    L

    D1

    D2

    D3



    H

    15

    150

    17

    36

    /

    375°

    518

    20

    135170

    22

    42

    /

    375°

    518

    25

    135170

    26

    42

    /

    375°

    518

    32

    170180

    31

    44

    /

    375°

    560

    40

    230

    38

    60

    /

    375°

    545

    50(1)

    250

    50

    82

    /

    32°

    728

    50(2)

    320350

    50

    82

    /

    32°

    748

    65

    370260

    69

    100

    110

    32°

    829

    80

    400430470

    84

    108

    130

    32°

    898

    100

    455560

    107

    144

    165

    32°

    913

    J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V

    15

    150

    17

    40

    /

    375°

    518

    20

    135170

    22

    46

    /

    375°

    518

    25

    135170

    26

    46

    /

    375°

    518

    32

    170180

    31

    49

    /

    375°

    560

    40

    230

    38

    60

    /

    375°

    545

    50(1)

    250

    50

    90

    /

    32°

    728

    50(2)

    320350

    50

    90

    /

    32°

    748

    65

    370260

    69

    104

    115

    32°

    829

    80

    400430470

    84

    110

    140

    32°

    898

    100

    455560

    107

    148

    170

    32°

    913
