产品名称：dn200开关型电动球阀报价[ 2022-09-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户

: 交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！

产品介绍
规格尺寸

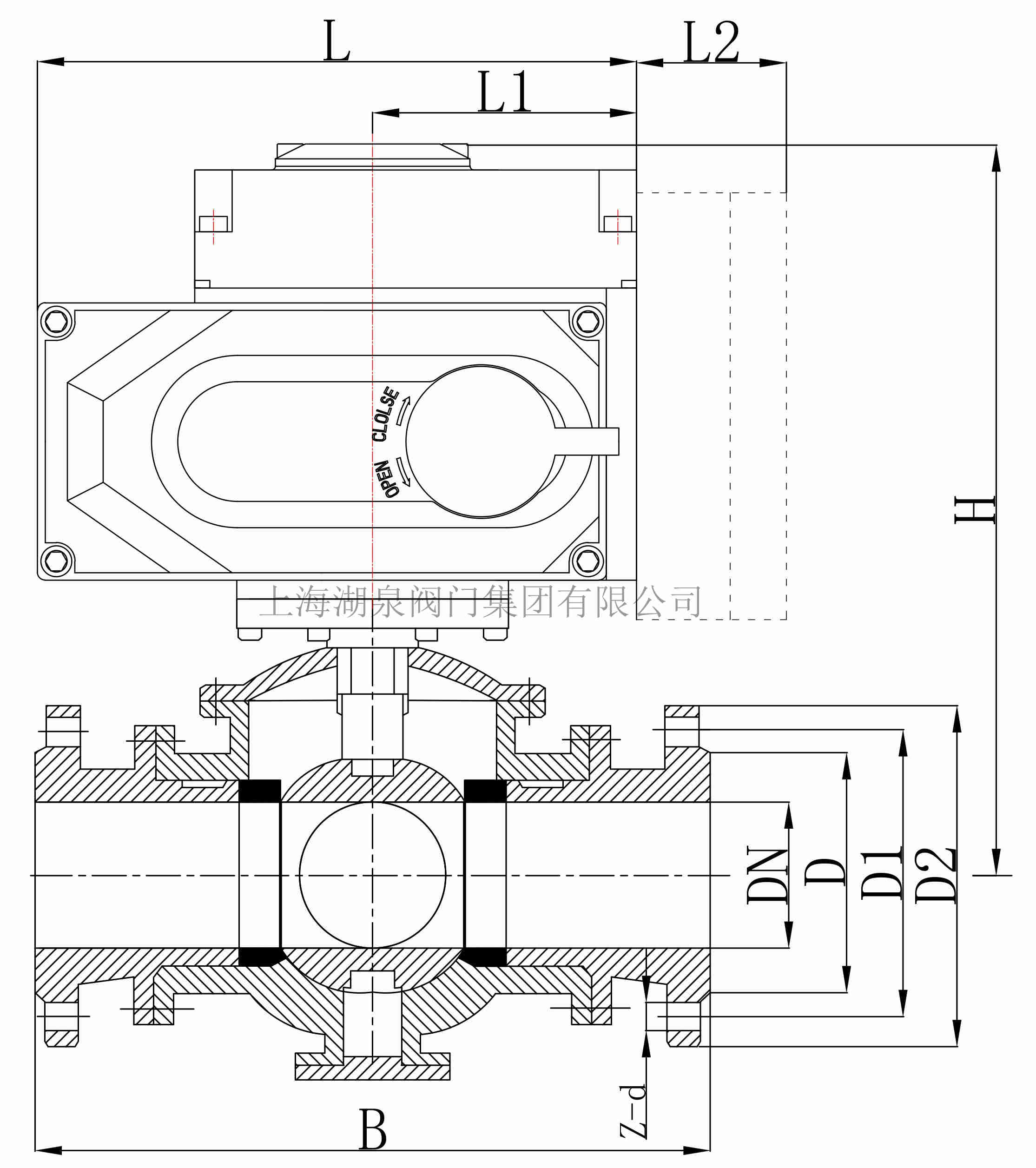

结构图片

一、dn200开关型电动球阀报价产品介绍
上海AG旗舰厅阀门集团有限公司开关型电动球阀产品概述: 开关型电动球阀是用O型球芯结构,以是称之为电动开关球阀。。�？？？？？匦偷缍蚍� 其具有结构紧凑,体积小,重量轻,阕座与端面法兰距离近,物料滞留少,密封性能优越等.. 开关型电动球阀可支持免费定制,提供手艺培训,有完善的售后,全方位解决您的需求,让您的高枕无忧, 超短球阀，，，，提供国家制造标准,品质可靠,可凭证根要求定制非标,薄型型球阀,接待新老客户来电咨询,专业制造,可根客户要求定制非标v型球阀。。。

二、dn200开关型电动球阀报价产品选型
阀体参数：公称通径、事情压力、工艺介质、使用场合、阀体质料等系列参数。。。
执行器参数：电源电压、控制方法、控制信号、作用方法等系列参数。。。

三、dn200开关型电动球阀报价事情原理
电动球阀是通过球阀阀体结构为旋转90度的阀芯，，，，电动执行器为输入0-10毫安的标准信号，，，，接受工业自动化控制（DCS、PLC系统）仪表泉源的电流信号或电压信号的输入输出，，，，电机组发动齿轮涡轮蜗杆转角，，，，以开关和调理阀门。。。主要照旧靠电动执行器的电流量来调理操作的。。。接纳一体化结构，，，，以单相电源AC220V和直流电源24VDC即可控制运转。。。适用与切断、调理，，，，阀门与执行器接纳了接纳直连的形式，，，，对流体介质的流量、压力、温度、液位等参数的控制。。。

1.6MPa主要形状和毗连尺寸

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

2.5MPa主要形状和毗连尺寸

Q941F-25
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255
