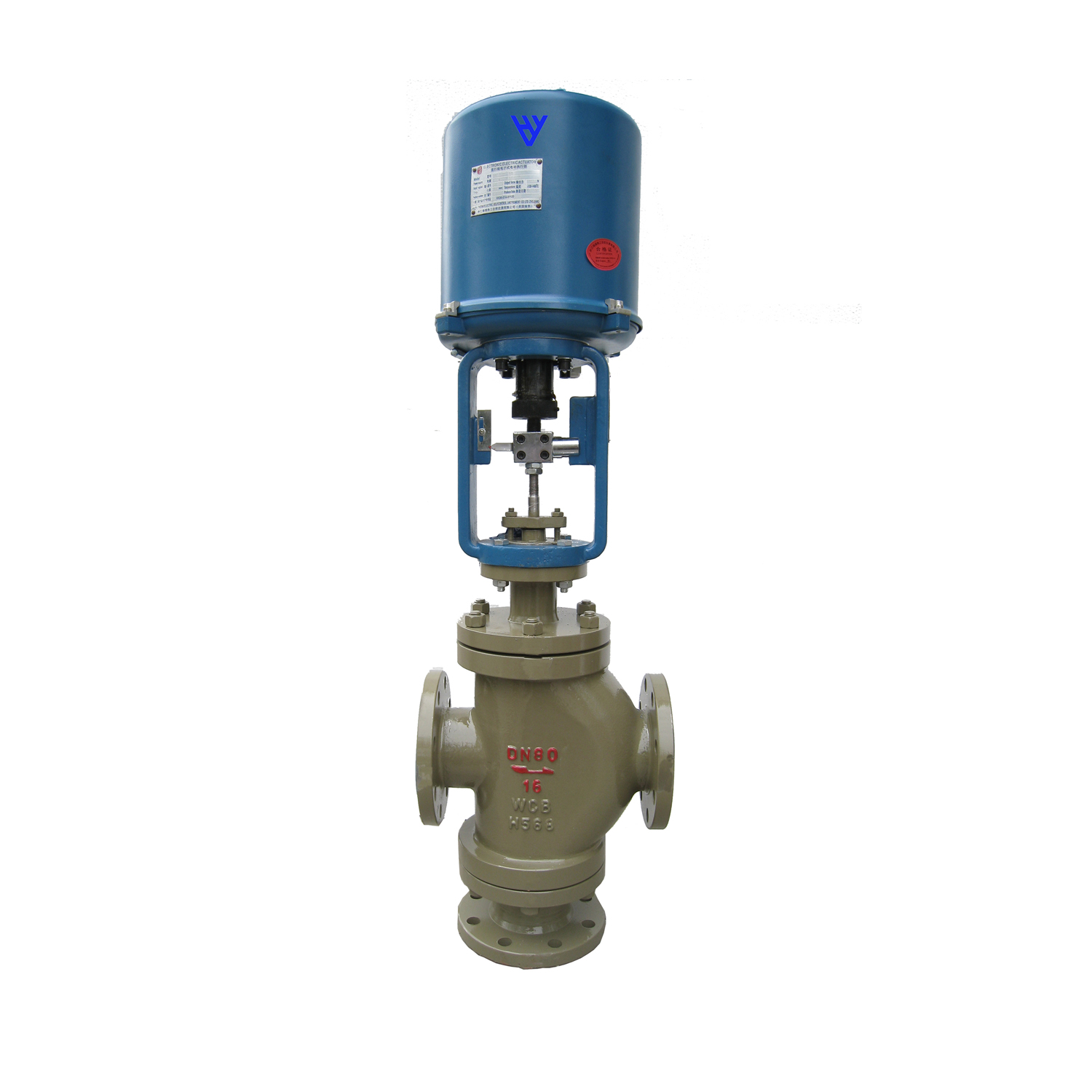

产品名称：电动三通调理阀[ 2015-01-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、 ZDLQ/X电动三通调理阀产品介绍

电动三通调理阀普遍应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产历程的自动化调理和远程控制。。。。电动三通调理阀压力品级有PN1.6 4.0 6.4MPa；；公称通径DN25~300mm；；适用流体温度有-40~+450℃；；按温度崎岖配用差别阀盖可分常温型、高温型两种。。。。

二、 ZDLQ/X电动三通调理阀结构特点

1．ZDLQ/ZDLX电子式电动三通调理阀是自动化控制系统中仪表的执行单位，，，，，以AC220V电源电压作动力，，，，，接受来自DCS、PLC系统或调理仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，，，，，即可控制运转。。。。全电子式电动执行器，，，，，接纳机电一体化结构，，，，，具有机内伺服操作和开度信号位置反响、位置指示、手动操作等功效，，，，，功效强、性能可靠、连线简朴、调理精度高，，，，，以直行程输出的推力改变阀门开度位移，，，，，抵达对流体介质的工艺参数准确调理控制。。。。

2．ZDLQ/ZDLX电子式电动三通调理阀按作用模式可分；；正作用：电闭式（当电信号增大时阀位向下位移），，，，，《B型》反作用：电开式（当电信号增大时阀位向上位移），，，，，《K型》

3．三通调理阀阀芯结构为圆筒型薄壁窗口形阀芯，，，，，接纳阀芯侧面导向与阀座内外貌导向和上衬套导向，，，，，因此导向面积大，，，，，事情可靠。。。。流体对阀芯作用偏向都处于流开状态，，，，，故阀事情性能稳固。。。。

4．三通调理阀有三通合流式调理阀（把两种流体经三通阀混淆成一种流体）和三通分流式调理阀（把一种流体经三通阀分成两路流出）两种形式。。。。当公称通径DN≤80mm和压差较小的场合时，，，，，分流阀可以接纳同口径的合流阀取代。。。。流量特征有直线性、抛物线性两种。。。。

5．三通调理阀它可以取代二台同时使用的二通调理阀，，，，，起分流或合流作用及两相调理配比作用。。。。

三、 ZDLQ/X电动三通调理阀主要手艺参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力（MPa）		0.6,1.6，，，，，2.5，，，，，4.0，，，，，6.4
行程（mm）		16		25		40			60			100
流量特征		直线
事情温度℃		-40～230℃（常温型），，，，，散热片式230～450℃（中温型），，，，，特殊订货-100～600℃
法兰尺寸		切合JB78-59、JB79-59标准，，，，，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，，，，，SS304，，，，，0Cr18Ni12Mo2Ti，，，，，SS316，，，，，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		通俗式（常温），，，，，散热片式（中温），，，，，长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50
