一、q911f dn20一片式电动球阀产品介绍

上海AG旗舰厅阀门集团有限公司q911f dn20一片式电动球阀适用于PN1.0～6.4MPa，，事情温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的种种管路上，，用于截断或接通管路中的介质，，为你介绍一片式球阀相关标准、选型、作用、结构图、规格型号;形状尺寸、事情原理、产品说明书、装置维护及产品示意图;为宽大用户提供高品质、高性能，，一片式球阀,一体式高温球阀,二片式球阀,接纳不锈钢,接纳手艺,让您更耐用,品质更稳固,清静可靠,道磨炼,价钱更低,产品质量更严酷,其质量更优良,产品质量更优良, 选用差别的材质，，可划分适用于水、蒸汽、油品、硝酸、醋酸等多种介质。。。。。

二、q911f dn20一片式电动球阀产品特点

一片式球阀二片式球阀三片式球阀区别：一片式球阀，，二片式球阀，，三片式球阀基础的区别在阀体结构上。。。。。
一片式球阀是缩径的，，由一个塞头将球体牢靠，，流量较量小！�。。�；；；；；
二片式球阀是全通径的，，由两片阀体夹住球体牢靠的，，维修相对重大，，中心的螺丝松紧度很要害，，关系到是否漏气。。。。。密封性较量好；；；；；
三片式球阀跟二片式球阀类似，，也是全通径的，，但球体中心多了一个阀体，，再由双方带颈法兰夹住，，遭受压力较好，，装置利便，，易拆卸维修和洗濯.

三、q911f dn20一片式电动球阀产品主要零部件质料

NO	零件名称	PART NAME	质料（MATERIAL）
1	阀体	Body	CF8M CF8 WCB
2	阀盖	Cap	CF8M CF8 WCB
3	阀座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封垫	Seal Gasket	PTFE
6	阀杆密封	Stem Seal	PTFE
7	阀杆	Stem	SS316
8	阀杆填料	Stem Packing	PTFE
9	填料压盖	Packing gland	SS304
10	弹性垫圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

四、q911f dn20一片式电动球阀产品主要手艺参数

公称通径	DN（mm）	6～100mm
公称压力	PN（MPa）	2.5	4.0	6.4
试验压力	强度试验压力	3.8	6.0	9.6
	高密封试验压力	3.0	4.8	7.6
	低压气密封试验压力	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类侵蚀性等。。。。。
适用温度	< 150℃（PTFE） < 300℃（PLL）

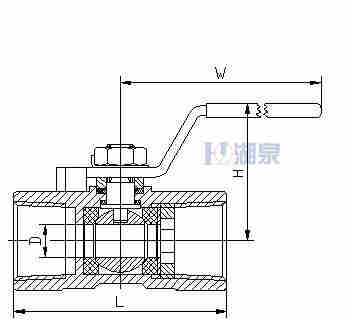

五、q911f dn20一片式电动球阀产品规格尺寸

公称通径	管螺纹	尺寸（mm）						重量WT（g）
公称通径	管螺纹	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200
