产品名称： Q941F-10S电动调理球阀[ 2021-06-04 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品先容
  • 规格尺寸
  • 结构图片

  • 一、Q941F-10S电动调理球阀产品先容

    AG旗舰厅电动调理球阀阀与执行机构的毗毗邻纳直连方法，，，，，电动执行机构内置伺服系统，，，，，无须另配伺服放大器，，，，，输入4-20mA 信号及220V AC 电源即可控制运转。 。。。。。常用于管道介质的远程开、关（接通、切断介质）控制。 。。。。。电动球阀标准GB/T21465-2008《阀门术语》中界说为：启闭件（球体）由阀杆发动，，，，，并绕阀杆的轴线作旋转运动的电动阀门。 。。。。。接纳CAD三维设计系统优化设计，，，，，并严酷按国家标准、行业标准以及ISO9001国际质量认证系统标准组织生产，，，，，确保产品质量。 。。。。。 Q941F-10S电动调理球阀主体材质有铸铁、碳钢、不锈钢、铬相钢、合金钢等特殊用钢，，，，，完全凭证用户介质的使用工况要求，，，，， Q941F-10S电动调理球阀阀门内部质料与密封结构提供优质设置知足客户的差别要求，，，，，使自控阀门在种种压力、温度，，，，，及介质严苛重大引牛下确保其密封性，，，，，抗磨性.耐侵蚀性及清静性，，，，，是实现管道远距离集中式、也可单独控制的自动化妆置。 。。。。。

    电动调理球阀

    二、Q941F-10S电动调理球阀产品主要手艺指标

    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
    允许压差(MPa) ≤ 公称压力
    行动规模 0～90°、0～360°
    泄露量Q 按GB/T4213-92，，，，，小于额定KV0.01%
    基本误差 ±1%
    回差 ±1%
    死区 ≤1%(可调)
    可调规模 250：1 350：1

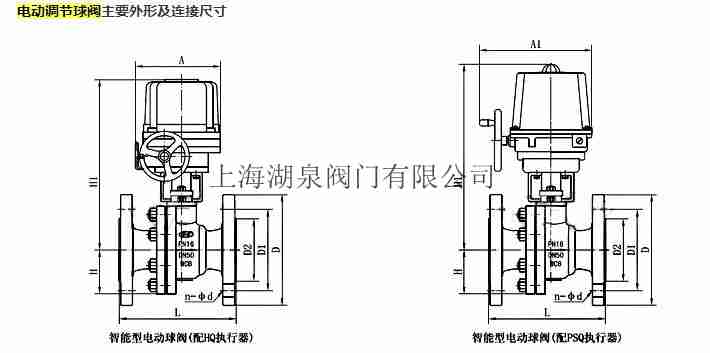

    三、Q941F-10S电动调理球阀产品主要尺寸

    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
    H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
    H1 凭证所配执行机构型号而定
    D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
    D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
    n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
    A、A1 凭证阀门所需力矩而定，，，，，设置机型差别，，，，，形状尺寸也不相同
