产品名称：电动三通球阀开关[ 2020-04-28 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品先容
规格尺寸
结构图片

一、电动三通球阀开关产品形貌

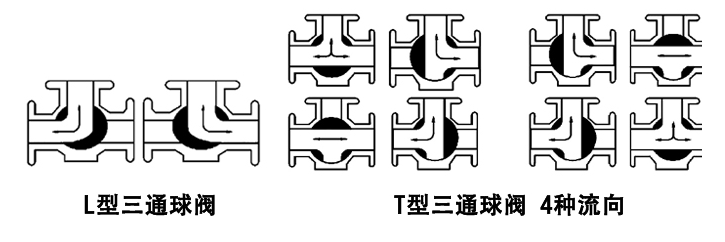

我公司电动三通球阀的球体分L型和T型，，使用电动执行器发动球体经90度的旋转行动来抵达换向的控制目的，，或经180度的旋转行动来抵达换向与分流合流的控制目的。。三通电动球阀有L型有三通双口孔种，，改变球芯与管道的相对角度，，可以对三支管道流体实现差别的组合控制；；；T型孔道可起配比作用，，适用于液体、气体、蒸汽等介质的配比调理与控制。。被普遍应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。。

二、电动三通球阀开关产品特点

1、阀芯孔道有L型和T型两种结构形式，，接纳控制阀芯旋转角度，，改变阀芯孔道与管道口的毗连状态，，可实现对三条支管差别的组合控制。。
2、具有结构紧凑、形状雅观、密封性能好，，它能实现对管道中介质流向的切换。。也能使相互笔直的两个通道连通或关闭。。
3、可实现介质流向的切换，，也可使三个通道相互连通，，同时可关闭恣意一个通道，，使另外两个通道连通，，无邪控制管路是介质的合流或分流。。
4、阀芯孔道可使三条正交的管道相互连通或切换，，起分流或合流作用；；；L型孔道毗连相互正交的两管道。。使另一条孔道切断，，起改变介质流向作用。。

三、电动三通球阀开关主要零部件质料

毗连方法		内螺纹毗连			对焊毗连
零件名称	阀体阀盖	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等侵蚀介质
适用工况	适用温度	-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

四、电动三通球阀开关毗连尺寸

通径DN	英寸"	毗连尺寸
mm	inch (G)	L	L1	H(配HQ)	H(配HR)	A(配HQ)	A(配HR)
10	3/8	60	30	260	130	265	161
15	1/2	72	36	265	130	265	161
20	3/4	85	42	280	135	265	161
25	1	91	46	290	139	265	161
32	11/4	110	55	310	158	265	197
40	11/2	122	61	340	165	265	197
50	2	145	72	360	202	265	197
