产品名称：dn100电动三通球阀报价[ 2022-08-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控 ，，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制 ，，，，，，镌汰了开支 ，，，，，，让利于客户
交货快捷：先进生产流水线 ，，，，，，富足的备货 ，，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、dn100电动三通球阀报价产品介绍

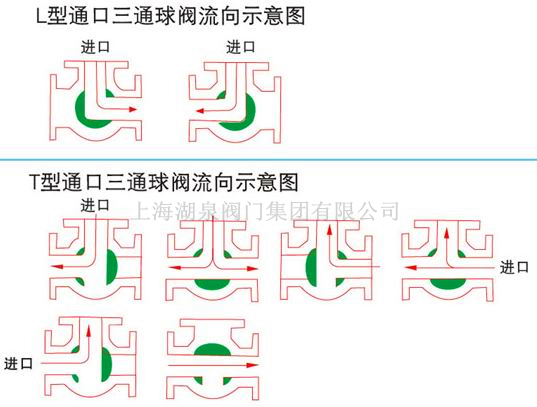

    上海AG旗舰厅阀门集团有限公司有限公司主要生产电动三通球阀也是海内(球阀)生产商之一。。。。。电动三通球阀产品以220V单相交流电为力源,接受控制系统(或操作器)来的220V开关信号,并通过单相电酝迫椿驱动可逆单相齿轮减速电机, 适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食物、钢铁等管路系统中对介质流向举行切换以及对介质的分流或混淆流体。。。。。电动三通球阀有两座和四座密封结构,阀芯通道有L型和T型两种结构形式,接纳控制阀芯旋转角度,改变阀芯通道与管道口 的毗连状态,可实现对三条支管差别的组合控制。。。。。

    二、dn100电动三通球阀报价产品特点

    1、AG旗舰厅电动三通球阀兼备开关切断和智能比例式调理功效 ，，，，，，不但可截断流体 ，，，，，，也可以对压力 ，，，，，，流量及温度等参数举行调解。。。。。
    2、上海AG旗舰厅三通球阀可用功效多 ，，，，，，既能分派也能换向 ，，，，，，适用于液休、气体、蒸汽等介质的配比调理与控制。。。。。
    3、可用规模广 ，，，，，，一阀多用 ，，，，，，任一通口可用作入口而无走漏 ，，，，，，三通既可制成L型通口 ，，，，，，也可制成T型通口。。。。。
    4、结构紧凑、外型雅观、密封性能好。。。。。

    三、dn100电动三通球阀报价产品手艺参数

    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    允许压差(MPa) ≤公称压力
    行动规模 0～90°
    阀体形式 二段分体式铸造阀体
    阀盖形式 整体式
    压盖型式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    毗连方法 法兰式、螺纹式(适用于1/2"～2")
    阀芯形式 三通球型阀芯
    流量特征 近似快开特征
    泄露量Q 软密封：零泄露；； ；金属密封：按GB/T4213-92 ，，，，，，小于额定KV0.01%
    基本误差 ±1%
    回差 ±1%
    死区 ≤1%
    设置执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构
    控制方法 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4～20mA模拟量信号控制)



  • 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    L 150 150 180 200 220 240 260 280 320 380 440 550
    L1 75 75 90 100 110 120 130 140 160 190 220 275
    H 配HR 275 280 287 312 312 325 335 365 400 420 440 470
    配HQ 360 370 380 392 392 415 425 445 490 510 530 560
    W 157 157 157 157 208 208 256 256 256 256 256 256
    PN1.6MPa法兰毗连尺寸
    D 95 105 115 140 150 165 185 200 220 250 285 340
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 46 56 65 76 84 99 118 132 156 184 211 266
    n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22
    PN2.5MPa法兰毗连尺寸
    D 95 105 115 140 150 165 185 200 235 270 300 360
    D1 65 75 85 100 110 125 145 160 190 220 250 310
    D2 46 56 65 76 84 99 118 132 156 184 211 274
    n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26
    PN4.0MPa法兰毗连尺寸
    D 95 105 115 140 150 165 185 200 235 270 300 375
    D1 65 75 85 100 110 125 145 160 190 220 250 320
    D6 40 51 58 66 76 88 110 121 150 176 204 260
    n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30
    PN6.4MPa法兰毗连尺寸
    D 105 130 140 155 170 180 205 215 250 295 345 415
    D1 75 90 100 110 125 135 160 170 200 240 280 345
    D6 40 51 58 66 76 88 110 121 150 176 204 260
    n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36



  • dn100电动三通球阀报价电动三通球阀
