一、skz-310a直行程电动执行器说明书

上海AG旗舰厅阀门集团有限公司SKZ型系列电动执行器是机电一体化产品，，，，由单片微处置惩罚器和外围芯片组成控制单位，，，，接受标准信号，，，，经CPU运算处置惩罚后，，，，直接发动调理阀位移的执行机构。。执行机构各装置尺寸及力矩抵达原标准型号一致，，，，用户不需另外设计尺寸．普遍应用于发电、冶金、石油、化工、轻工等行业。。

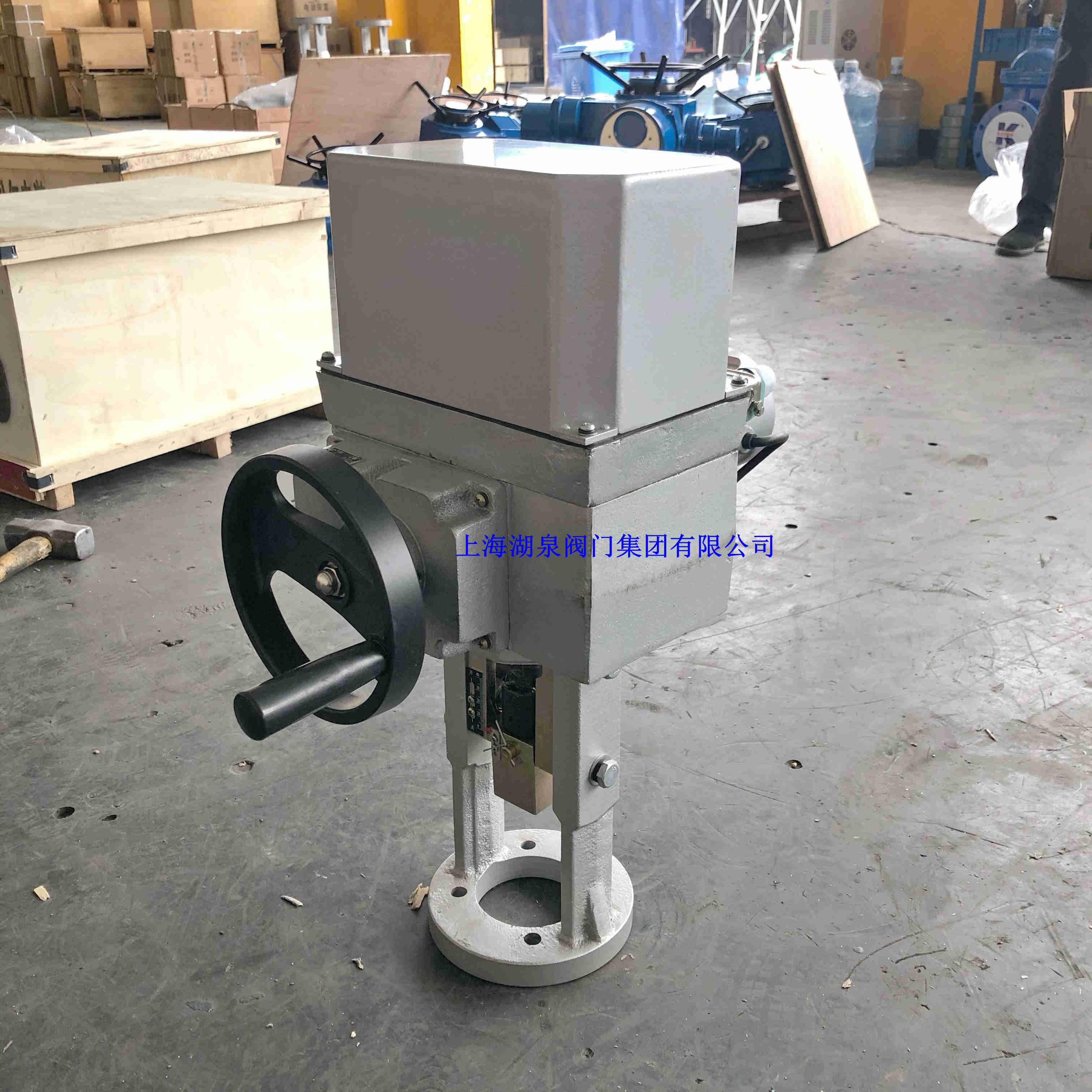

skz-310a直行程电动执行器说明书

二、skz-310a直行程电动执行器特点

1、接纳4位高亮度LED数码管，，，，可以准确而又清晰显示运行状态及报警信息
2、调理无需开盖，，，，通过操作面板就可以实现，，，，操作简朴易懂
3、需配上输入信号线及单相交流电源，，，，即可控制运转。。无需配伺服放大器
4、控制历程中设有断信号设定功效
5、位置发送器接纳齿轮式传动，，，，确保限位可靠准确
6、电路接纳环氧树脂封装的�？？？？？？榻峁共⒕獒吕匣�，，，，确保稳固可靠

三、skz-310a直行程电动执行器型号说明

SKZ-310(H)
SK：机电一体化型 Z：直行程 310：输着力
H：有“H”为户外型；；；无“H”为标准型(选择项)

四、skz-310a直行程电动执行器手艺参数

项目名称		SKZ标准型(不带H)	SKZ户外型(带H)
控制　机构	输入信号	4-20mAdc；；；0-10VDC；；；1-5VDC；；；低电平开关量
	反响信号	4—20mAdc
	死区	0．4％—3％
	基本误差	±2．5％
	回差	≤1．5％
	限位	开侧，，，，闭侧
	开度检测	细密导电塑料电位器
动力	动力	220V，，，，50Hz
	驱动电机	伺服电机
隶属机构	加热器	选择件
	手念头构	手轮
装置　条件	情形温度	无加热器—25℃～+70℃
	相对湿度	<95％
	情形气体	无侵蚀性气体
	接线口	十四线插头	接线柱
	防护品级		IP65

型号与规格　型号	额定负载　 (N)	额定行程　 (mm)	全行程时间 (S)	额定电流 (A)	质量 (Kg)
SKZ-310	4000	10	8	0.65	50
		16	12.5
		25	20
		30	24
SKZ410	6400	18	16	0.65	50
		30	24
		40	32
		60	50
SKZ-510	16000	30	16	1.5	95
		50	30
		60	40
		100	60
SKZ-610	25000	30	16	2.5	110
		50	30
		60	40
		100	60
