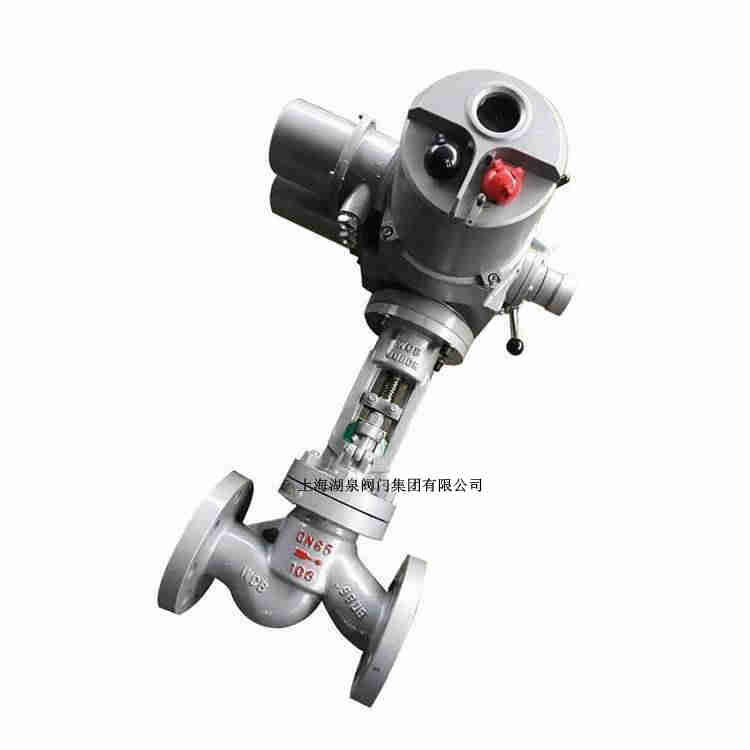

产品名称：dn65铸钢电动法兰阻止阀[ 2022-08-24 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户

: 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、dn65铸钢电动法兰阻止阀产品介绍

上海AG旗舰厅阀门集团有限公司dn65铸钢电动法兰阻止阀发货速率快，，，:主导产品铸钢阻止阀蝶阀,闸阀,球阀,止回阀,水力控制阀,铸钢阻止阀等多个品种,我厂产品规格齐全,结构新颖,工艺精湛,质量可靠,接待来电咨询. 海内品牌阻止阀铸钢凭证国家检测标准及试压,可现场寓目试压历程及视频拥有专业的团队和装备,生产种种型号阻止阀铸钢,接待新老客户选购，，，可以装置在管道的任何位置上，，，介质从下往上流。。。。。该阻止阀产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型雅观。。。。。合金钢阻止阀适用于耐高温的蒸汽、油品管道上，，，具有耐高温特点。。。。。该电动阻止阀产品适用于种种腐性介质的管道上，，，有优异的防腐性的足够的强度。。。。。

二、dn65铸钢电动法兰阻止阀产品主要应用规范

设计与制造		GB/T12235
毗连端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
磨练与试验		JB/T9092
质料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标记		GB/T12220
供货		JB/T7928

公称压力1.6MPa
DN	L		D		D1		D2		b		f		Z-d	H
50(DZW10I)	230		160		125		100		16		3		4-18	645
65(DZW10I)	290		180		145		120		18		3		4-18	690
80(DZW10)	310		195		160		135		20		3		8-18	715
100(DZW15)	350		215		180		155		20		3		8-18	770
125(DZW20)	400		245		210		185		22		3		8-18	780
150(DZW30)	480		280		240		210		24		3		8-23	810
200(DZW45)	600		335		295		265		26		3		12-23	967
250(DZW60)	650		405		355		320		30		3		12-25	1143
300(DZW90)	750		460		410		375		30		3		12-25	1292
公称压力2.5MPa
DN		L		D		D1		D2		b		f	Z-d	H
50(DZW10I)		230		160		125		100		20		3	4-18	645
65(DZW10I)		290		180		145		120		22		3	8-18	690
80(DZW15)		310		195		160		135		22		3	8-18	715
100(DZW20)		350		230		190		160		24		3	8-23	770
125(DZW30)		400		270		220		188		28		3	8-25	780
150(DZW45)		480		300		250		218		30		3	8-25	875
200(DZW60)		600		360		310		278		34		3	12-25	967
250(DZW90)		650		425		670		332		36		3	12-30	1153
300(DZW120)		750		485		430		390		40		4	16-30	1292
