电动阀门毗连形式及驱动要领

[ 2020-08-14 ]
看看哪两大因素能让电动阀门“动起来”？？ ？？？第一，，电动阀门得和管道毗连好；； ；；；第二，，电动阀门要驱动起来 。。。。。。这篇文章，，详细的解答了4大阀门毗连形式，，及7种阀门驱动要领 。。。。。。要让阀门“动起来”，，这些必需得相识！
电动阀门毗连形式
电动阀门与管道的毗连形式主要有法兰毗连、焊接毗连、对夹毗连、螺纹毗连、卡箍毗连、卡套毗连等方法 。。。。。。
1.法兰毗连
① 界说
法兰毗连：法兰毗连是指由法兰、垫片及螺栓三者相互毗连作为一组组合密封结构的可拆毗连 。。。。。。管道法兰系指管道装置中配管用的法兰，，用在装备上系指装备的收支口法兰 。。。。。。法兰毗连使用利便，，能够遭受较大的压力 。。。。。。
② 法兰毗连适用规模
法兰毗连可适用于种种公称尺寸、公称压力的电动阀门，，但对使用温度有一定的限制，，在高温工况时，，由于法兰的毗连螺栓易爆发蠕变征象而造成走漏，，一样平常情形下法兰毗连推荐在≤350℃温度使用 。。。。。。
③ 法兰类型
法兰的结构型式：整体法兰（IF）、承插焊法兰（SW）、螺纹法兰（Th）、带颈对焊法兰（WN）、带颈平焊法兰（SO）、板式平焊法兰（PL）、平焊环松套法兰(PJ/RJ) 、对焊环松套法兰（PJ/SE）、法兰盖（BL）等 。。。。。。
④ 法兰密封面形式
法兰密封面主要是避免管道中介质向外走漏，，密封面形式主要有平面（FF）、突面（RF）、高低面（MF）、榫槽面（TG）、环毗连面（RJ）等几种 。。。。。。
平面法兰毗连形式一样平常适用于PN40及以下的电动阀门，，突面法兰、高低面法兰、榫槽面法兰毗连形式一样平常适用于PN160及以下的阀门，，环毗连面法兰毗连形式一样平常适用于PN420及以下的高压电动阀门 。。。。。。阀门与管道毗毗邻纳高低面（MF）毗连时，，一样平常情形下电动阀门的端法兰接纳凹面形式 。。。。。。电动阀门与管道毗毗邻纳榫槽面（TG）毗连时，，一样平常情形下阀门的端法兰接纳槽面（G）形式 。。。。。。

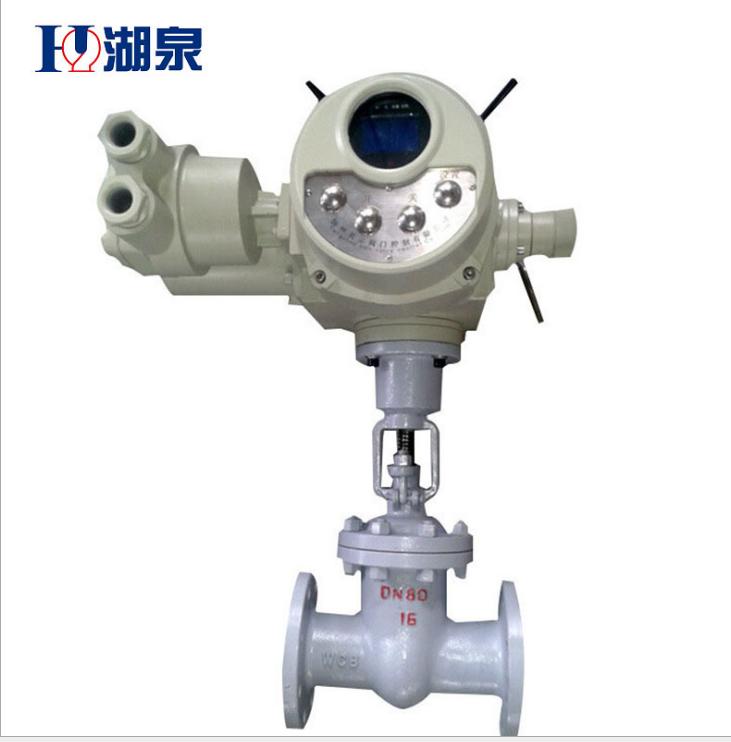

 电动闸阀
⑤ 法兰标准
国家标准法兰（GB/T）
GB/T 9112～GB/T 9124标准划定了钢制管法兰的类型、参数、尺寸数据以及手艺条件 ，，其中GB/T 9113.1～GB/T 9113.4为整体钢制管法兰的标准 。。。。。。
整体钢制管法兰可分为平面整体钢制管法兰、突面整体钢制管法兰、高低面整体钢制管法兰、榫槽面整体钢制管法兰、环毗连面整体钢制管法兰 。。。。。。
GB/T 13402: 大直径碳钢管法兰
中国化工行业标准
HG 20592～HG 20635，，其中HG 20592～HG 20614属欧洲系统，，HG 20615～HG 20635属美洲系统 。。。。。。
a、钢管外径分以下两种：
国际通用系列（A系列）——英制管
海内沿用系列（B系列）——公制管
b、螺纹法兰接纳的管螺纹分为三种种情形：
接纳按GB 7306划定的55°圆锥内螺纹（Rc）
接纳按GB 7306划定的55°圆柱内螺纹（Rp）
接纳按GB/T 12716划定的60°圆锥管螺纹（NPT）
c、法兰标记
HG 20592 和HG 20615对欧洲系统与美洲系统的法兰做出了标记划定 。。。。。。
中国机械行业标准
JB/T 79.1～JB/T 79.4
JB/T 81
JB/T 82.1～JB/T 82.4
JB/T 83～JB/T 86
中国石油化工行业标准
SH 3406—1996
美国标准
ASME B 16.5—2003
ASME B 16.47—2003
日本标准
JIS B 2210～JIS B 2216
德国标准
DIN 2531～DIN 2535 灰铸铁法兰
DIN 2543～DIN 2551 铸钢法兰
英国标准
BS 4504
法国标准
NF E29-211 钢制法兰
⑥ 法兰尺寸盘问示例
如电动阀门毗连法兰接纳标准HG/T 20592的整体钢制管法兰，，公称压力PN25，，公称尺寸DN100，，密封面为RF形式，，查标准HG/T 20592得出法兰尺寸如下：

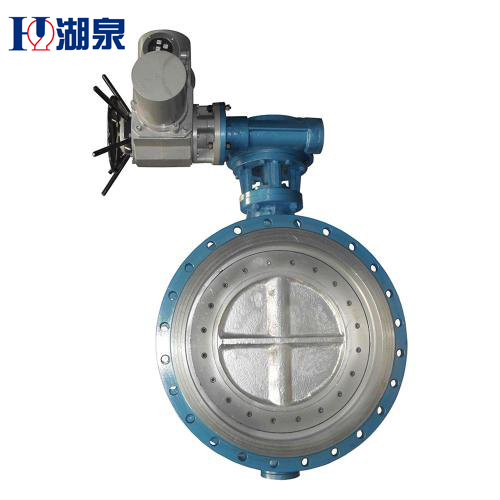

电动蝶阀
⑦ 注重事项
法兰螺栓支承面及螺栓孔的位置
GB/T 9124中划定：法兰的螺栓支承面应举行机加工或锪孔，，锪孔尺寸按GB/T 152.4的有关划定，，加工后的法兰应包管切合表3划定的极限误差要求 。。。。。。所有螺栓孔应均等地漫衍在螺栓孔中心圆直径上，，关于整体式法兰，，其螺栓孔应与管道主轴线或铅垂线跨中安排 。。。。。。
法兰密封面的密纹水线
HG 20603中划定：
≤PN40的突面法兰接纳非金属平垫片、聚四氟乙烯包覆垫和柔性石墨复合垫时，，可车制密水纹线，，密封面代号为RF（A），，密封面粗糙度为Ra6.3～12.5，，水线的深度为0.05mm，，水线节距为0.8mm，，加工刀具圆角为1.6mm 。。。。。。
GB/T 9124中划定：
当使用非金属软垫片时，，突面法兰密封面上允许加工水线，，但应在订货条约中注明 。。。。。。突面法兰的密封面允许按f×45°倒角 。。。。。。密封面粗糙度为Ra3.2～12.5，，水线的深度为0.05mm，，水线节距为0.8mm，，加工刀具圆角为1.6mm 。。。。。。
ASME B 16.5标准中6.4.5.3中划定：
应提供同心圆式或螺旋式的细齿外貌，，其综合外貌平均粗糙度为Ra3.2～6.3，，切削刀具应为1.5mm（0.06in）或更大关径，，每mm的细齿数为1.8～2.2个（每英寸的细齿数为45～55） 。。。。。。
2.焊接毗连
阀门焊接毗连：焊接毗连是指阀门阀体带有焊接坡口，，通过焊接方法与管道系统相连的一种毗连形式 。。。。。。
GB/T 12224、API600、ASME B 16.34等标准对焊接坡口做出了划定，，其焊接坡口形式如下：

电动阀门与管道的焊接毗连分为对焊毗连（BW）与承插焊毗连（SW），，承插焊端应切合JB/T 1751的划定 。。。。。。对焊毗连（BW）可适用于种种尺寸、种种压力以及高温的工况，，承插焊毗连（SW）一样平常适用于≤DN50的阀门 。。。。。。

3.对夹毗连
对夹毗连指电动阀门两侧的管道法兰，，通过螺栓夹紧使阀门与管道系统相边的一种毗连方法 。。。。。。

4.螺纹毗连与卡箍毗连
螺纹毗连指阀体上带有内螺纹或外螺纹，，通过螺纹与管道系统相连的一种毗连方法 。。。。。。
卡箍毗连是指阀体上带有夹口，，通过卡箍与管道系统相连的一种毗连方法 。。。。。。

电动阀门驱动方法
阀门驱动方法主要有手动、蜗杆传动、齿轮传动（包括锥齿轮和正齿轮）、电动、气动、液动、电磁传动、电—液动、气—液动、电磁—液动等方法 。。。。。。
1.手动
借助手轮、手柄、杠杆等由人力来使用的阀门 。。。。。。
2.蜗杆传动装置(Worm gear actuator)
用蜗轮蜗杆机构启闭或调理阀门的驱动装置 。。。。。。

3.圆锥齿轮传动装置(Conical gear actuator)
用圆锥齿轮机构启闭或调理阀门的驱动装置，，亦称伞齿轮传动 。。。。。。

4.圆柱齿轮传动装置(Conical gear actuator)
用圆柱齿轮机构启闭或调理阀门的驱动装置，，亦称正齿轮传动 。。。。。。

5.电动装置(Electric actuator)
用电力启闭或调理阀门的驱动装置，，亦称电动执行机构 。。。。。。

阀门电动装置是实现阀门程控、自控和遥浚� ？？？夭豢扇卑鄙淖氨福�，其运动历程可由行程、转矩或轴向推力的巨细来控制 。。。。。。
操作力矩是选择阀门电动装置的最主要参数，，电动装置输着力矩应为阀门操作最鼎力大举矩的1．2～1．5倍 。。。。。。
6.气动装置(Pneumatic actuator)
用实力启闭或调理阀门的驱动装置，，亦称气动执行机构 。。。。。。
