电动球阀q941f-16c dn400生产公司

[ 2022-08-08 ]
上海AG旗舰厅阀门集团有限公司电动球阀q941f-16c  dn400生产公司阀体材质 Q941F-16C DN400电动开关型球阀 事情介质 水、蒸汽、油品 介质温度 200度 电压 AC220 公称压力 1.6Mpa 防爆 BT4 情形温度 -20-60 产品名称 电动内螺... Q941F电动球阀，，，电动驱动、法兰毗连形式、浮动球直通式，，，阀座密封面质料有氟塑料 (Q941F)、硬质合金 (Q941Y)，，，公称压力PN16~PN63、公称尺寸 DN15~DN400、适用温度为 -29~450℃，，，阀体质料有碳素钢、不锈钢和合金钢。。具有连线简朴,结构紧凑、尺寸小、重量轻、阻力小、行动稳固可靠等优点。。执行机构可凭证用户要求设置差别型号电子式电动执行机构。。Q941F、Q941Y 型 PN16~PN63 电动球阀:电动驱动、法兰毗连形式、浮动球直通式,阀座密封面质料有氟塑料 (Q941F)、硬质合金 (Q941Y),公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃... Q941F/Y-16/25C/P电动球阀介绍 Q941F/Y-16/25C/P电动球阀阀座密封面质料为硬质合金或氟塑料,公称压力PN16~PN63、公称尺寸DN15~DN400、适用温度为-28~500℃,阀体质料为碳素钢或不锈钢。。
电动球阀
电动球阀q941f-16c  dn400生产公司主要手艺参数
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa；；；；ANSI 150、300LB
允许压差(MPa) ≤公称压力
阀体形式 两段式铸造球阀
毗连形式 法兰式、焊接式、螺纹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特征 近似快开型
行动规模 0～90°
泄露量Q 按GB/T4213-92，，，小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调规模 250：1 350：1
设置执行机构 可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方法 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4～20mA模拟量信号控制)

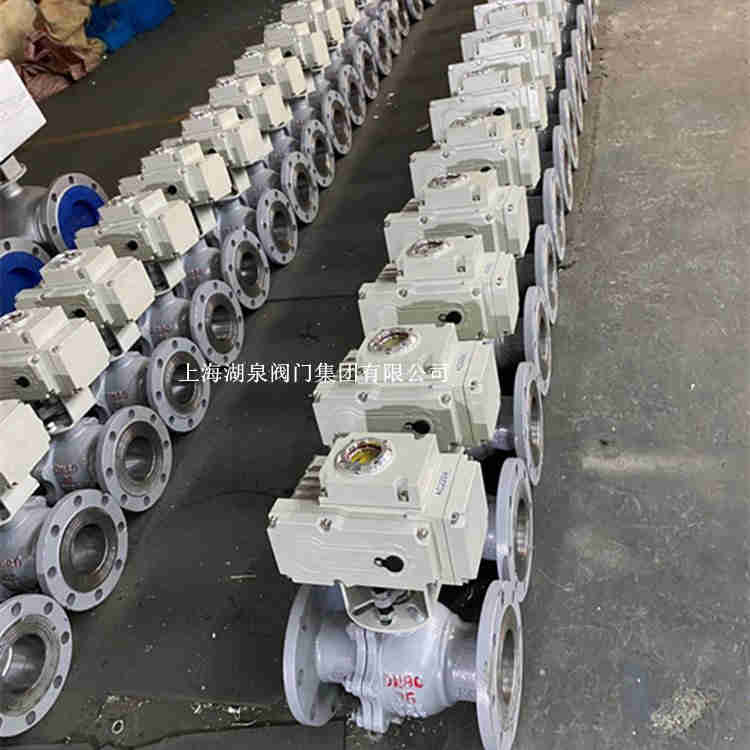

dn400电动球阀
电动球阀q941f-16c  dn400生产公司执行器手艺参数
执行器种别 执行器参数 执行器参数 执行器参数
电源电压 标准：220V AC单相 可选�。�110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输着力矩 50N·M～2000N·M 50N·M～1500N·M 50N·M～3000N·M
行动规模 0～90° 0～360° 0～90° 0～90°、0°～270°可选
控制方法 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4～20mA模拟量信号控制)
行动时间 15秒/30秒/60秒 10秒/15秒/30秒 18S～112S
�；；；；ぷ爸� 过热�；；；；� 过载�；；；；� 内置过热�；；；；ぁ⒐乇；；；；�
情形温度 -30°～60° -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构，，，配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调解螺栓
防护品级 IP65 IP55 IP65、IP67、可定制IP68
防爆品级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置丈量 可选装开关或电位计 比例控制单位 电位计、比例控制单位
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体质料 铝合金 钢，，，铝合金 钢，，，铝合金，，，铝青铜，，，聚碳酸脂
外涂层 干粉，，，环氧聚酯，，，具有超强防腐功效
接纳奇异的电制动线路，，，因而定位精度高，，，执行机构迅速，，，启动阻止迅速,运行平稳。。同时具有抗滋扰、抗浪涌电压、防击穿能力强的特点
适用于行动频仍的调理回路，，，当接通一连率为25%时，，，每小时行动次数可达630-1200次

电动球阀q941f-16c  dn400生产公司主要零件质料
零件名称 质料
阀体、阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处置惩罚 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维＋PTFE、对位聚苯
填料 V型PTFE、柔性石墨

电动球阀q941f-16c  dn400生产公司主要性能规范
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5～0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动球阀q941f-16c  dn400生产公司主要形状尺寸
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H、A 由于阀门密封选择及温度选择差别，，，执行器尺寸需凭证现实设置，，，该尺寸可咨询AG旗舰厅阀门公司手艺部。。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
标准型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法兰毗连尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
