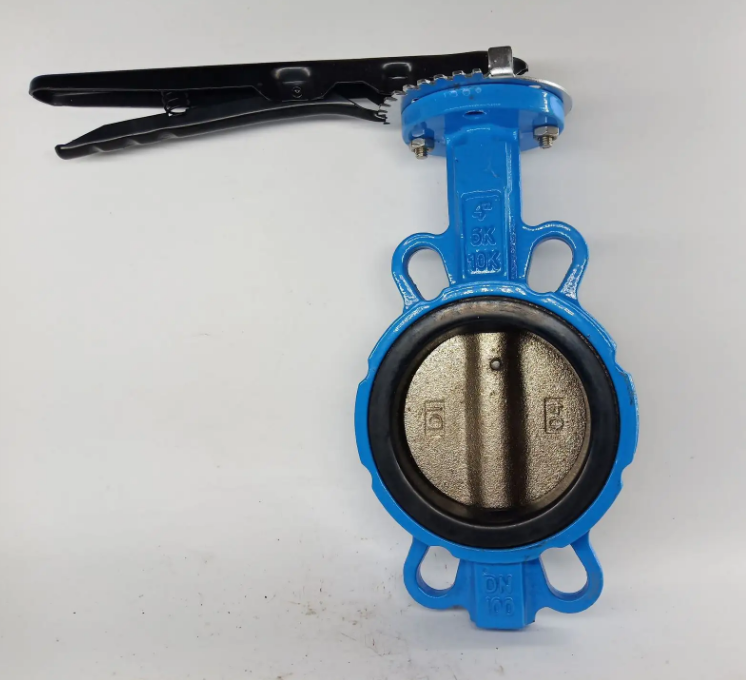

阀门厂家手动铸铁对夹式手动蝶阀

[ 2024-06-20 ]
手动铸铁对夹式手动蝶阀是一种常见的阀门类型，，，普遍应用于工业领域。。。。。它接纳铸铁质料制造而成，，，具有牢靠耐用的特点，，，能够遭受高压和高温情形的事情条件。。。。。该阀门接纳对夹式结构，，，装置和维护很是利便。。。。。手动操作蝶阀可以实现阀门的开启和关闭，，，从而控制介质的流动。。。。。手动铸铁对夹式手动蝶阀的主要组成部分包括阀体、阀板、阀杆、密封圈等。。。。。阀体接纳铸铁质料制成，，，具有优异的强度和耐侵蚀性，，，能够确保阀门的可靠性和恒久运行。。。。。阀板是控制介质流动的主要部分，，，通过手动操作阀杆，，，使阀板实现开启或关闭的行动。。。。。阀杆毗连阀板和手柄，，，转达操作力，，，并能够通过位置指示器显示阀门开闭状态。。。。。密封圈在阀门关闭时起到密封作用，，，阻止介质走漏。。。。。
蝶阀

手动铸铁对夹式手动蝶阀具有结构简朴、操作利便和维护简朴的优点。。。。。它普遍应用于石油、化工、电力、冶金、水处置惩罚等行业，，，常用于管道系统中的流量调理和切断介质。。。。。手动铸铁对夹式手动蝶阀的可靠性和耐用性使其成为工业领域中的主要组成部分，，，肩负着要害的流体控制使命。。。。。通过操作手柄，，，人们可以凭证需要调理阀门的开闭水平，，，实现流量的控制和调理，，，确保工艺流程的正常运行。。。。。手动铸铁对夹式手动蝶阀的应用领域普遍，，，不但在海内市场有很高的需求，，，也出口到许多国家和地区。。。。。这些特点使到手动铸铁对夹式手动蝶阀成为工业领域中不可或缺的装备之一。。。。。

阀
对夹式手动蝶阀用途
用于硫酸行业中气体管路：炉前鼓风机收支口，，，接力风机收支口，，，电除雾串联及联通阀，，，S02主鼓风机收支口，，，转化器调理，，，预热器收支口等调理和阻止宇量使用。。。。。
用于硫磺制酸系统中的焚硫、转化、干吸工段，，，是硫磺制酸装置用阀的首选品牌，，，被宽大用户以为是：密封性能好，，，运转轻，，，副侵蚀，，，耐高温，，，操作利便、无邪、使用清静可靠的蝶阀，，，获得了大宗推广使用。。。。。
还普遍用于：化工、石化、冶炼、医药、食物等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调理和截流装置使用。。。。。
C、对夹式手动蝶阀结构特点
①三向偏心的奇异设计使密封面之间无摩擦传动，，，延伸了阀门使用寿命。。。。。
②由扭矩爆发弹性密封。。。。。
③巧妙的楔形设计使阀门有越关越紧的自动密封功效，，，密封面之间具有赔偿性、零走漏。。。。。
④体积小、重量轻、操作轻盈、便于装置。。。。。
⑤可凭证用户要求设置气动、电动装置，，，知足遥�？？？？？睾统炭氐男枰�。。。。
⑥替换零件材质可适用于种种介质，，，并可举行衬里防腐（衬F46、GXPP、PO等）。。。。。
⑦一连结构多样化：对夹、法兰、对焊。。。。。
铸铁对夹式手动蝶阀
参数：
公称通经DN（mm）
50～2000
50～1600
公称药理PN（MPa）
0.6
1.0
1.6
密封试验（MPa）
0.66
1.1
1.76
强度试验（MPa）
0.9
1.5
2.4
适用温度
橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质
水、空气、自然气、油品及弱侵蚀性流体
走漏率
切合GB/T13927-92标准
驱动方法
蜗轮传动、电动、气动、液动
主要零部件质料：
零件名称
质料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
耐油橡胶
填料
柔性石墨
执行标准：
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
磨练标准
GB/T 13927-92
主要形状毗连尺寸：
DN E H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1103 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901
900 203 621 1800 617 706 978 1001 1001
1000 216 702 2363 632 706 1078 1112 1112
1200 254 818 2583 632 706 1295 1328 1328
