配水闸阀PZI-600定制生产厂家， ，，，工厂阀门直销
配水阀门是供水系统中必不可少的要害部件， ，，，它肩负着控制水流的主要使命。。。。 。。为了确保水流的稳固和清静， ，，，选择一家可靠的配水阀门供应商至关主要。。。。 。。在这里， ，，，我们向您推介一家专业的配水阀门工厂直销商。。。。 。。 AG旗舰厅配水阀门工厂直销商以专业制造和销售种种优质配水阀门而著名。。。。 。。我们拥有生产装备和手艺， ，，，在生产历程中严酷控制品质， ，，，确保每个阀门都切合国家标准和行业要求。。。。 。。AG旗舰厅阀门经由严酷检测和测试， ，，，具有优异的性能和可靠的使用寿命。。。。 。。
作为一家工厂直销商， ，，，我们直接面向客户销售， ，，，售后效劳越发实时和便捷。。。。 。。AG旗舰厅销售团队拥有富厚的行业履历和专业知识， ，，，可以凭证客户需求提供个性化的解决计划。。。。 。。AG旗舰厅产品种类齐全， ，，，包括阻止阀、调理阀、清静阀等， ，，，可以知足差别场合的需求。。。。 。。 除了高品质的产品和优质的效劳， ，，，AG旗舰厅价钱也很是有竞争力。。。。 。。作为工厂直销商， ，，，我们可以节约中心环节的本钱， ，，，从而使产品价钱越发合理和实惠。。。。 。。我们注重与客户的恒久相助， ，，，以忠实、守时和质量为基础， ，，，与客户配合生长。。。。 。。 若是您对配水阀门有需求， ，，，我们竭诚接待您与我们联系。。。。 。。我们将提供免费咨询和报价， ，，，资助您选择合适的产品， ，，，并为您提供全方位的支持和效劳。。。。 。。我们相信， ，，，通过AG旗舰厅起劲和专业， ，，，我们能够知足您的需求， ，，，成为您可信任的相助同伴。。。。 。。
1、闸阀由使用台、毗连杆、阀杆、闸阀、短管等部件组成。。。。 。。
2、PZII型用小型电念头作为动力源替换人工操作， ，，，利便、快捷。。。。 。。
3、闸阀由阀体和阀瓣组成。。。。 。。
（1）闸体为焊接件， ，，，下部装有一锥形密封环， ，，，与阀瓣配合组成密封部分。。。。 。。
（2）阀瓣由焊接件与橡胶垫组成， ，，，通过带环螺钉组件与阀杆绞接， ，，，以包管阀的密封性能。。。。 。。
4、短管用于埋入配水井井壁， ，，，为焊接件。。。。 。。
5、毗连杆的长度由配水井底板至泵房底板的高度差来确定。。。。 。。分为5米、4.5米、4米、3.5米四种规格。。。。 。。
用户也可以按现实装置高度确定毗连杆的长度， ，，，按需定制。。。。 。。

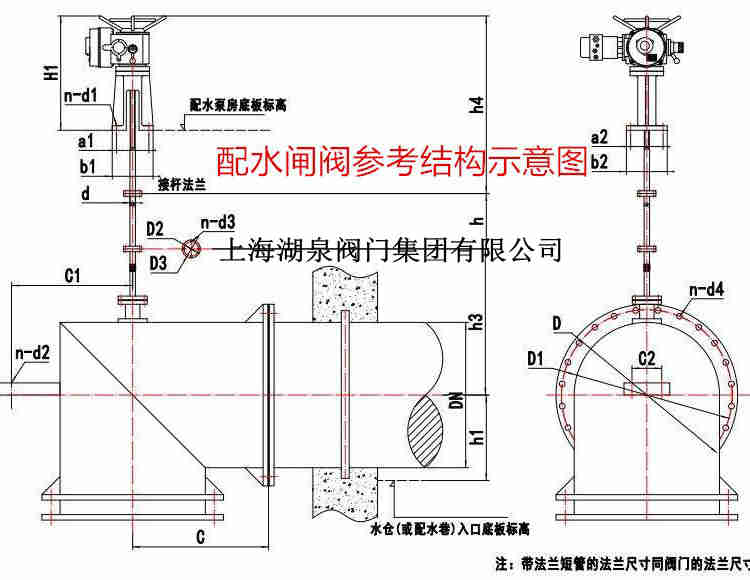

结构及装置尺寸
|
通径/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
|
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
|
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
|
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |
PZ1型配水闸阀φ1200型手艺参数
|
型号 |
使用台 |
闸阀 |
短管 |
操作 行程 |
质量(Kg) |
|||||||||||||||
|
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
带短管 |
无短管 |
||
|
PZ2-1200 |
500 |
400 |
250 |
22 |
700 |
900 |
1296 |
780 |
652 |
40 |
120 |
23 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1446 |
1221 |
接纳说明
1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与毗连杆长度h值， ，，，本思量四种情形， ，，，如下表所示：(单位：毫米)
|
H |
5000 |
4500 |
4000 |
3500 |
||
|
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
|
500 |
||||||
|
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
|
|
800 |
||||||
|
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
|
|
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
|
PZ800配水闸阀的优点主要包括结构简朴、密封性能好、操作利便、清污利便等。。。。 。。它的结构设计很是简朴， ，，，主要由使用台、毗连杆、阀杆、闸阀和短管等部件组成。。。。 。。这种设计使得阀门的装置和维护都很是利便。。。。 。。该阀门的密封性能很是好， ，，，闸阀由阀体和阀辨组成， ，，，下部装有锥形密封环， ，，，与阀辨配合组成密封部分。。。。 。。阀辨由焊接件与橡胶垫组成， ，，，通过带有螺栓组件与阀杆毗连， ，，，包管了优异的密封性能。。。。 。。操作很是利便， ，，，可以通过手动或电动方法举行操作， ，，，甚至可以加装防爆电动装置， ，，，知足全自动化生产的需求。。。。 。。别的， ，，，PZ800配水闸阀还具有清污利便的特点， ，，，适用于矿山井下各吸水井配水， ，，，也可以用于选矿、水处置惩罚水池泄水， ，，，顺应规模普遍。。。。 。。
