产品名称：dmz973电动暗杆式刀型闸阀[ 2022-09-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户

: 交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！

产品介绍
规格尺寸

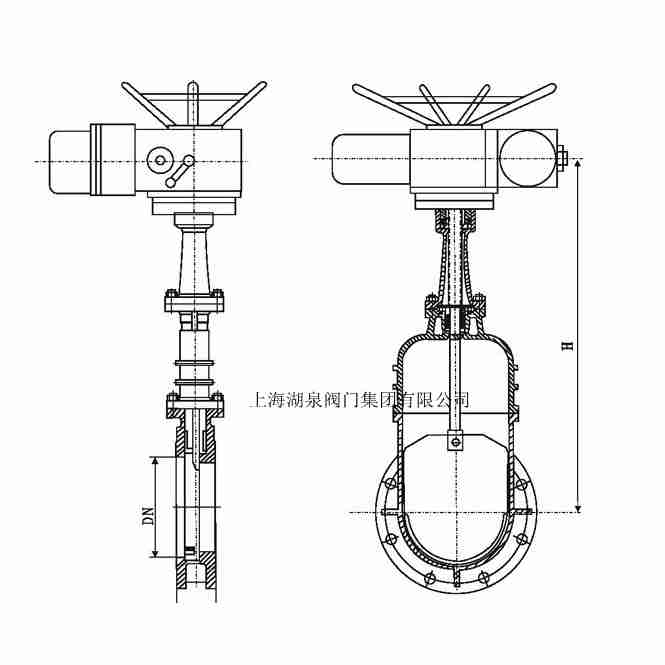

结构图片

一、dmz973电动暗杆式刀型闸阀产品介绍
上海AG旗舰厅阀门集团有限公司 DMZ973H 电动暗板刀型闸阀产品，，，，DMZ973H 电动暗杆刀型闸阀带盖污水刀型阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲洗,密封面受压匀称、贴合严密、在关闭过...DMZ973F/H-10C/16P、DMZ973Y电动暗杆式刀型闸阀产品概述该产品驱动部分接纳多回转电动装置,用以驱动和控制阀门的开启和关闭,操作职员可以在控制室内远距离对阀...启闭迅速,平稳可靠,自动化水平高。。装置高度及位置不受限制。。接纳防爆型电动装置,在易燃易爆,甚至有毒气体情形中可以正常事情。。

二、dmz973电动暗杆式刀型闸阀装置参数
电源：AC380V、50HZ。。
标准型：标准型产品具有防尘、防雨水的外壳 �；；；；つ芰Α⒈；；；；て芳禝P65，，，，可直接用于户外。。
防水型：产品具有防尘、防浸水（IP67）的外壳防护品级。。
防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。。
情形温度：-20℃~40℃
可选！：配电气控制器
启闭迅速，，，，平衡可靠，，，，自动化水平高。。
装置高度及位置不受限制。。
接纳防爆型电动装置，，，，在易燃易爆，，，，甚至有毒气体情形中可以正常事情。。
配有手动，，，，万一供电中止，，，，可以手动操作开启或关闭阀门，，，，有用控制介质，，，，避免事故爆发。。

三、dmz973电动暗杆式刀型闸阀装置性能介绍
1、阀体、填料涵均为细密铸造，，，，其中阀体接纳凸缘式整体铸造，，，，材质可凭证用户需要选用304、316、316L、WCB、2Crl3，，，，密封圈接纳PTFE增强聚四氟乙烯材质，，，，耐侵蚀、耐磨损、不沾渣。。
2、阀板有5个支持点，，，，使阀板有很好的自对中。。当阀门处于关闭状态，，，，并遭受背压时，，，，阀板不爆发偏移。。
3、刀形浆闸阀可以设置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。。
4、刀形浆闸阀内部可制成V形、三角形、五角形通道。。V型闸板可作为调理控制使用。。
5、刀形浆闸阀毗连形式有对夹式、法兰支耳式，，，，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。。
6、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处置惩罚污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。。
7、事情温度：软密封（PTFE）：-40℃～180℃；；；；碳素钢：-29℃～425℃；；；；不锈钢：-40℃～600℃；；；；铬钼钒钢：≤550℃；；；；事情压力：0．6～1．6MPa。。

PN1.0MPa法兰毗连尺寸
公称通径	法兰外径	螺栓孔中心距	螺栓孔直径	螺栓孔数目	螺栓直径	密封面		法兰厚度
DN	D	K	L	螺栓孔数目	螺栓直径	d	f	C
DN50	165	125	18	4	M16	100	3	18
DN65	185	145	18	4	M16	120	3	20
DN80	200	160	18	4	M16	135	3	20
DN100	220	180	18	8	M16	155	3	22
DN125	250	210	18	8	M16	185	3	24
DN150	285	240	23	8	M20	210	3	24
DN200	340	295	23	8	M20	265	3	24
DN250	395	350	23	12	M20	320	3	26
DN300	445	400	23	12	M20	368	4	28
DN350	505	460	23	16	M20	428	4	28
DN400	565	515	26	16	M24	482	4	30
DN450	615	565	26	20	M24	532	4	30
DN500	670	620	26	20	M24	585	4	32
DN600	780	725	30	20	M27	685	5	36
DN700	890	840	30	24	M27	800	5	36
DN800	1015	950	34	24	M30	905	5	38
DN900	1115	1050	34	28	M30	1005	5	38
DN1000	1230	1160	36	28	M33	1110	5	38
