产品名称：电动球阀q941f-16c dn200（开关智型能调理型）[ 2023-08-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

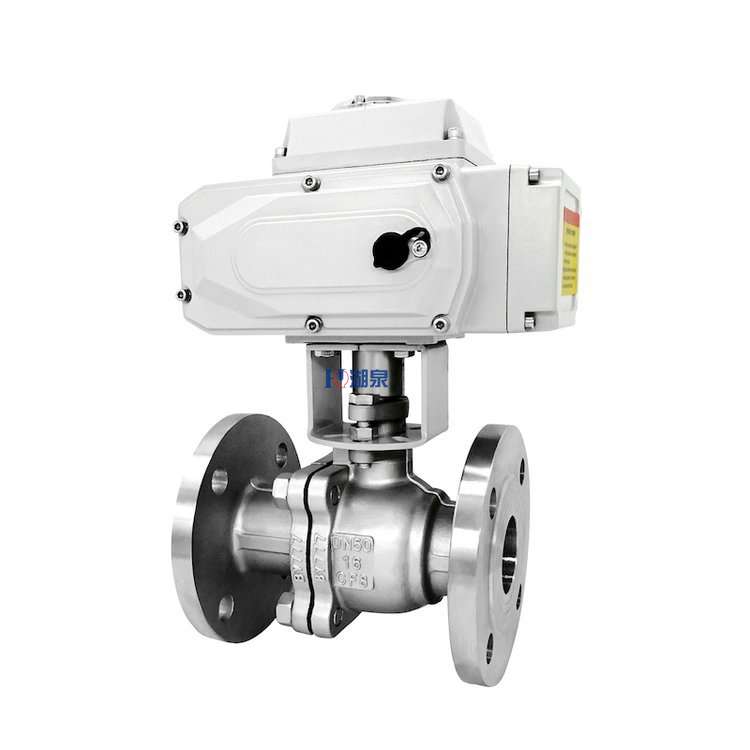

一、电动球阀q941f-16c dn200（开关智型能调理型）介绍

上海AG旗舰厅集团有限公司定制电动球阀Q941F-16C是一种转角为90°的旋转类球阀,接纳角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。。。。,公称压力PN16~PN63、公称尺寸DN15~DN300、适用温度为-29~450℃,阀体质料有碳素钢、不锈钢和合金钢。。。。 Q941F、Q941Y 型PN16~PN63 电动球阀适用于两位切断、调理的场合，，，，，Q941F电动开关型球阀品牌供应商,为您提供电动球阀标准、结构图、规格型号、形状尺寸、事情原理及产品说明书。。。。电动开关球阀切合相关制造标准、接待来电咨询、采购!

二、电动球阀q941f-16c dn200（开关智型能调理型）手艺参数

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
走漏量	0切合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座质料	聚四氟乙烯(常温)、特制PPL(高温)

产品形状及结构尺寸

Q941F、Q941Y 型（PN16）型法兰毗连浮动硬密封电动球阀形状及结构尺寸（mm）
DN	L	D	H	H1	L0	重量 / kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535
