一、d971x-16Q D80电动对夹式蝶阀手艺说明书

上海AG旗舰厅阀门集团有限公司电动对夹蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用行动的气动阀门主要做截断阀使用,亦可设计成具有调理或段阀兼调理的功效，，，，现在蝶阀在低压大中口径管道上的使用越来越多。。。。结构由阀体、阀板、阀杆和驱动装置等部分组成。。。。阀体通常接纳对夹式设计，，，，利便装置和维修。。。。阀板则凭证密封质料的差别分为软密封和硬密封两种类型。。。。软密封蝶阀接纳橡胶、聚四氟乙烯等弹性子料作为密封件，，，，具有优异的密封性能和耐磨性，，，，适用于低压、低温、侵蚀性流体等场合。。。。而硬密封蝶阀则接纳金属密封件，，，，具有较高的耐高温、耐高压性能，，，，适用于高温、高压、强侵蚀等卑劣情形。。。。

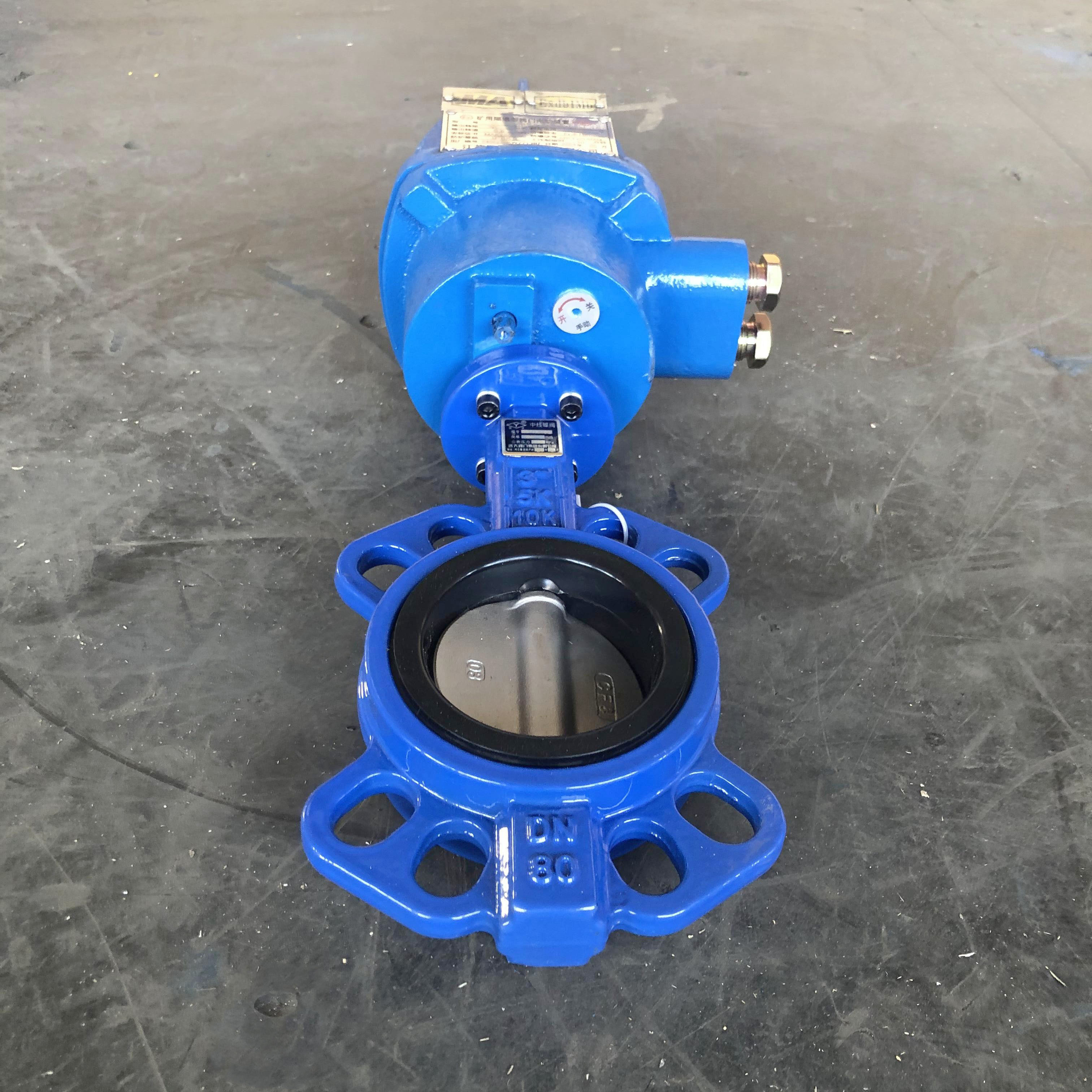

d971x-16Q D80电动对夹式蝶阀手艺说明书

二、d971x-16Q D80电动对夹式蝶阀设计标准

设计标准	GB/T2238-1989
法兰毗连尺寸	GB/T9113.1-2000；；GB/T9115.1-2000；；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；；JB/T9092-1999

三、d971x-16Q D80电动对夹式蝶阀手艺参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
毗连形式	法兰式、对夹式
阀板形式	笔直板式
流量特征	近似快开型
行动规模	0～90°
泄露量	按GB/T4213-92，，，，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调规模	50:1
设置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方法	开关到位灯(开关两位控制)、智能调理(4～20mA模拟量信号控制)

DN	L	H	H1	A	B	ФD
DN	L	H	H1	A	B	0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
