产品名称：蝶阀\D341X-16Q DN100（蝶阀阀门厂家）[ 2024-07-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品先容
规格尺寸
结构图片

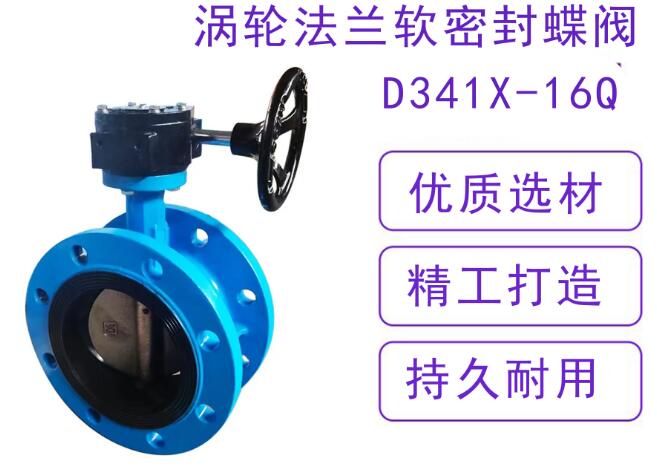

一、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）先容

D341X-16Q是常用的一个蝶阀型号，，其编辑方法中的字母各自有着特定的寄义：D - 这代表着阀门的类型，，即《蝶阀》。。。。。3 - 批注该阀门的驱动方法为《蜗轮》。。。。。4 - 这体现阀门的毗连方法为《法兰》。。。。。1 - 它体现阀门的结构形式为《中线》。。。。。X - 代表着阀座的材质，，即《橡胶》。。。。。- - 这是一个《脱离键》。。。。。16 - 这体现阀门的公称压力为《PN16》。。。。。Q - 它体现阀体的质料是《球墨铸铁QT450》。。。。。这款蝶阀尚有多种通用名称，，如蜗轮蝶阀、衬胶蝶阀、法兰蝶阀、中线蝶阀、低压蝶阀、软密封蝶阀、铸铁蝶阀、橡胶蝶阀等。。。。。适用于食物、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上。。。。。

二、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）手艺参数

公称通径	DN(mm)	50～2000
公称压力	PN(MPa)	0.6	1.O	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
试验压力 Ps(MPa)	密封试验	O.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗轮传动、气传动、电传动

三、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）零部件质料

零件名称	质料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊质料
密封圈	种种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

四、蝶阀\D341X-16Q DN100（蝶阀阀门厂家）密封质料

质料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐温度	82℃	93℃	150℃	232℃	250℃	204℃
耐温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用事情温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
