对夹蝶阀规格型号、尺寸、图片大全
蝶阀的型号对夹式：D7A1XR-16 50mm-1200mm
D71XD-16 50mm-1200mm
D71XN-16 50mm-1200mm
D71FR-16 50mm-1200mm
D71FD-16 50mm-1200mm
D71FN-16 50mm-1200mm
偏心式 ：D73F-16 50mm-300mm 手动蝶阀规格，，，，，，以手动蝶阀D71X-16Q为例：

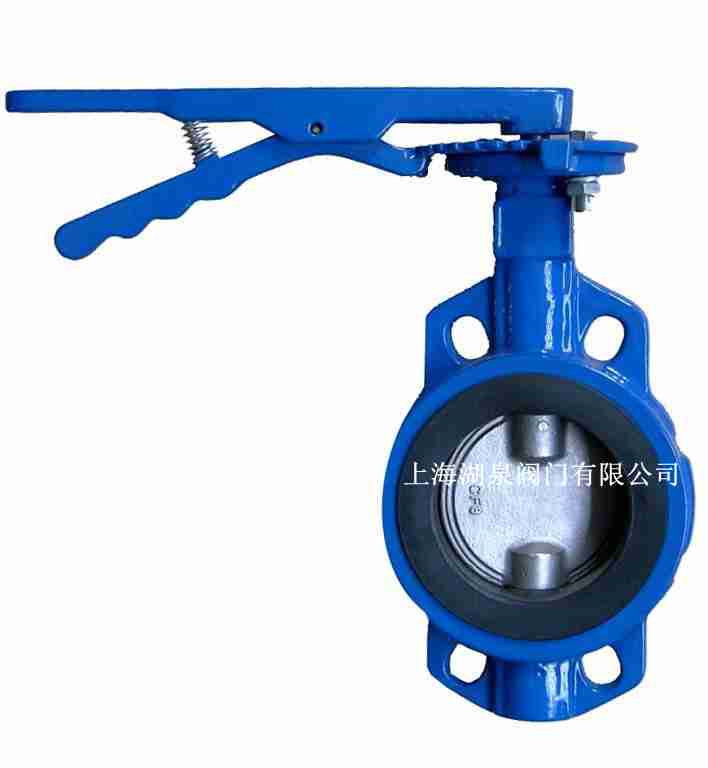

型号：D71X
名称：手柄对夹蝶阀
口径规模 ：DN50-200
公称压力 ： CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E
适用温度 ： 凭证阀座材质
适用介质 ： 淡水、污水、海水、弱酸碱、空气、蒸汽等
阀体材质 ：球墨铸铁
应用领域 ：市政建设、水利工程、电力、给排水、水处置惩罚

对夹蝶阀规格型号、尺寸、图片大全
准确的型号：D37A1X-10/16ZB1，，，，，，
D-蝶阀，，，，，，3-涡轮头，，，，，，7-对夹，，，，，，A1-中心板式，，，，，，X-密封橡胶种类，，，，，，10/16压力品级，，，，，，Z-阀体铸铁材质，，，，，，B1-阀板材质，，，，，，包邮是含运费的价钱。。。

D71F-16是一种衬氟蝶阀的型号。。。凭证“阀门型号体例说明”，，，，，，我们可以先将型号拆分来看，，，，，，
D代表蝶阀，，，，，，7代表对夹式毗连，，，，，，1代表中线笔直板结构，，，，，，F体现密封面阀座材质为聚四氟乙烯，，，，，，16体现公称压力为16公斤。。。
以是D71F-16体现的是 手柄对夹衬氟蝶阀，，，，，，16公斤压力。。。

柄式蝶阀有对夹式毗连和法兰式毗连的。。。凭证差别的毗连方法，，，，，，它的型号有：

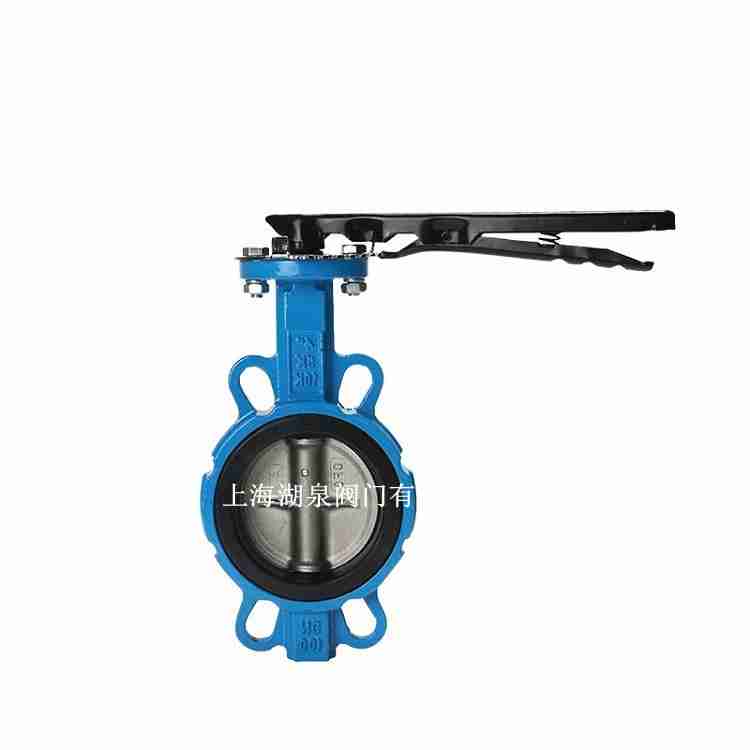

手柄对夹蝶阀型号：D71X、D71F、D73H
手柄法兰蝶阀型号：D41X、D41F d371x-10/16  D-蝶阀，，，，，，3-涡轮头，，，，，，7-对夹，，，，，，A1-中心板式，，，，，，X-密封橡胶种类，，，，，，10/16压力品级，，，，，，Z-阀体铸铁材质，，，，，，B1-阀板材质，，，，，，包邮是含运费的价钱。。。
脱硫化学蝶阀 D71X-16C DN50 D＝蝶阀
7＝毗连方法：对夹式
1＝结构形式：中线型
X＝密封面质料：橡胶
16＝公称压力：1.6MPa
C＝阀体材质：碳钢
DN50＝公称通径
阀体形式:直通式阀体
公称通径:DN50～500mm
公称压力:PN1.0、1.0MPa
毗连形式:法兰式 \ 对夹式
密封材质:FPM、EPDM、NBR
适用温度:0～+60℃
阀体材质:UPVC、CPVC、FRPP、PPH、PVDF
阀芯材质:UPVC、CPVC、PP、PTFE
适用介质:水、油、气、若酸碱、化工等民用。。。

对夹蝶阀规格型号、尺寸、图片大全

(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380
