dn600电动蝶阀重量、手艺参数

[ 2022-06-30 ]
dn600电动蝶阀重量、手艺参数如下：上海AG旗舰厅阀门集团有限公司提供力所能及的电动阀门解决计划,电动蝶阀售前、售中、售后效劳。。。。 。 详细介绍: 上海AG旗舰厅『电动蝶阀』供应商,本司供应的【蝶阀】质量先行、价钱合理、售后效劳较完善。。。。 。『电动蝶阀』适用于轻重工业及宇管道。。。。 。为您提供电动蝶阀标准、结构图、规格型号、形状尺寸、事情原理及产品说明书。。。。 。AG旗舰厅电动蝶阀切合相关制造标准、接待来电咨询、采购! 我集团公司是一家集生产研发销售于一体的电动阀门供应商,专业提供种种型电动蝶阀销售,种类型号多【可非标定制】,质量可靠耐用、性能包管。。。。 。
电动蝶阀
我公司电动蝶阀优势许多，，优异的密封性密封性，，能实时用来调理流体流量的，，零泄露值得歌颂的是电动蝶阀的密封性，，阀杆轴径密封接纳的是密封性很是的密封圈，，该密封圈是由石墨压制而成，，利便调理操控电动蝶阀是用来控制流体流量的装置，，并且管道内积贮的液体少，，电动启闭快速轻盈。。。。 。它的启闭利便迅速、省力、流体阻力�。。。。 。�，可以经常操作。。。。 。结构简朴，，体积�。。。。 。�，重量轻。。。。 。dn600电动蝶阀可以运送泥浆，，在管道口积贮液体最少。。。。 。在低压下，，可以实现优异的密封，，上海AG旗舰厅阀门电动蝶阀调理性能好，，能智能调理等多种功效，，也可以手机远程控制电动蝶阀。。。。 。

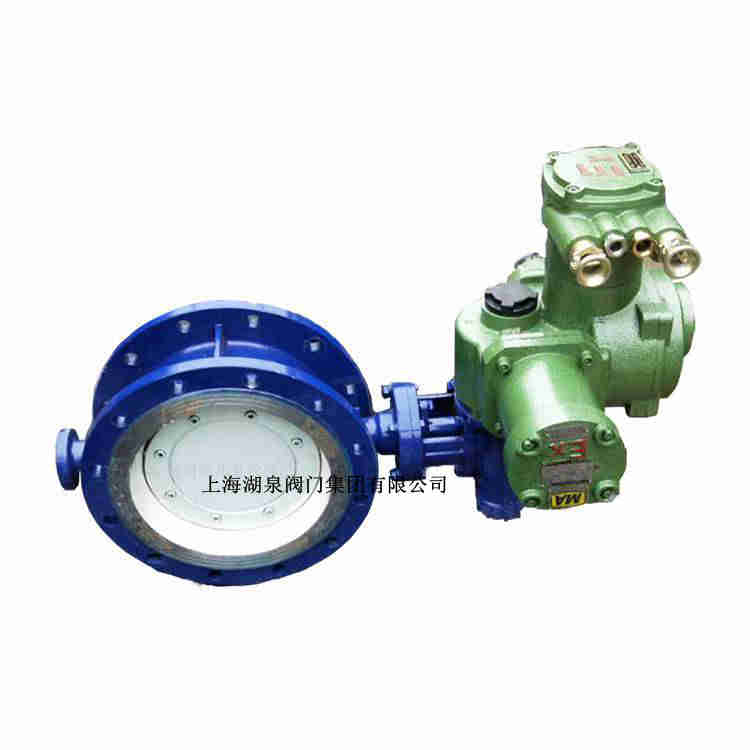

dn600电动蝶阀
dn600电动蝶阀重量、手艺参数
DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量kg
50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6
65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7
80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6
100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8
125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2
150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7
200 170 205 20 3 340 295 266 13 12*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8
250 198 235 22 3 405 355 319 13 12*Φ28 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7
300 223 280 24.5 4 460 410 370 20 12*Φ28 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 59
350 270 310 26.5 4 520 470 429 20 16*Φ28 190 194 150 125 4-Φ14 45 36.15 10 45 33.15 86
400 300 340 28 4 580 525 480 20 16*Φ31 216 221 175 140 4-Φ18 45 40.95 10 51 37.95 119
450 340 375 30 4 640 585 530 20 20*Φ31 222 227 175 140 4-Φ18 45 45.96 12 51 42.86 165
500 355 430 31.5 4 715 650 582 22 20*Φ34 229 234 210 165 4-Φ22 45 49.22 14 57 45.72 185
600 410 500 36 5 840 770 682 22 20*Φ37 267 272 300 254 8-Φ18 22.5 57.98 15 70 53.98 263
700 478 560 39.5 5 910 840 794 30 24*Φ37 292 299 300 254 8-Φ18 22.5 71.35 18 66 63.35 361
800 529 620 43 5 1025 950 901 30 24*Φ41 318 325 350 298 8-Φ22 22.5 79 20 66 70 484
900 584 665 46.5 5 1125 1050 1001 34 28*Φ41 330 337 350 298 8-Φ22 22.5 90 22 118 80 598
1000 657 735 50 5 1255 1170 1112 34 28*Φ44 410 417 350 298 8-Φ22 22.5 100 25 142 90 824
1200 799 917 57 5 1485 1380 1328 34 32*Φ50 470 478 415 356 8-Φ33

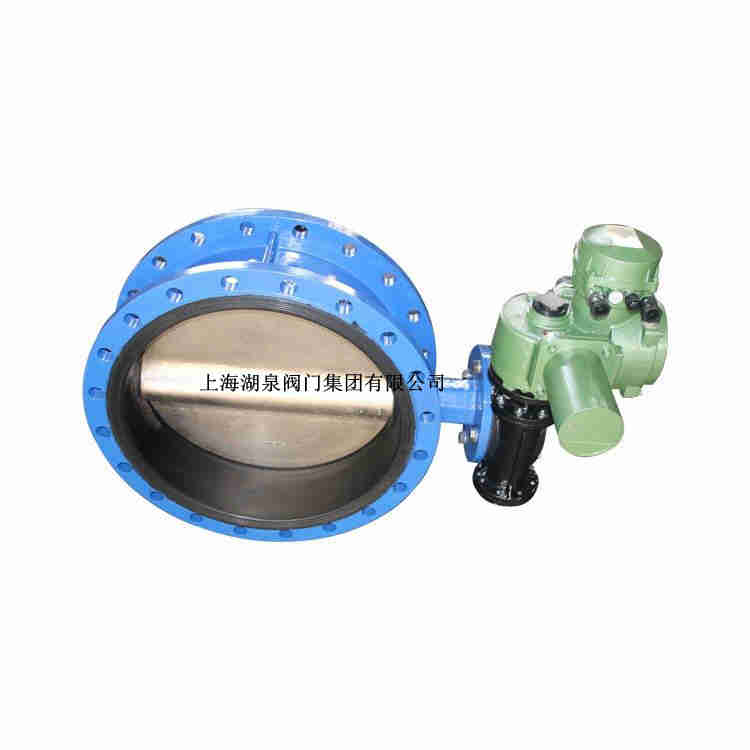

电动蝶阀dn600
dn600电动蝶阀重量、手艺参数
公称
通径		 形状尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
高度 结构长度L 执行器宽度 0.6MPa 1.0MPa 1.6MPa
毫米 H H1 zui大 zui小 标准 A B D D1 n-d D D1 n-d D D1 n-d
50 80 440 186 156 171 250 255 140 110 4-14 165 125 4-18 165 125 4-18
65 95 445 190 160 175 250 255 160 130 4-14 185 145 4-18 185 145 4-18
80 98 476 198 166 182 250 255 190 150 4-18 200 160 8-18 200 160 8-18
100 114 504 228 188 208 250 255 210 170 4-18 220 180 8-18 220 180 8-18
125 128 550 240 201 220 250 255 240 200 8-18 250 210 8-18 250 210 8-18
150 139 652 240 206 226 300 315 265 225 8-18 285 240 8-22 285 240 8-22
200 174 732 265 219 242 300 315 320 280 8-18 340 295 8-22 340 295 12-22
250 215 823 295 240 267 300 315 375 335 12-18 395 350 12-22 405 355 12-26
300 245 877 308 254 282 300 315 440 395 12-22 445 400 12-22 460 410 12-26
350 270 932 327 272 300 300 315 490 445 12-22 505 460 16-22 520 470 16-26
400 305 1047 368 308 338 300 315 540 495 16-22 565 515 16-26 580 525 16-30
450 325 1092 370 310 340 575 714 595 550 16-22 615 565 20-26 640 585 20-30
500 360 1182 392 332 362 575 714 645 600 20-22 670 620 20-26 715 650 20-33
600 445 1380 441 375 408 656 810 755 705 20-26 780 725 20-30 840 770 20-36
700 505 1502 460 400 445 656 810 860 810 24-26 895 840 24-30 910 840 24-36
800 560 1545 499 445 475 656 810 975 920 24-30 1015 950 24-33 1025 950 24-39
900 630 1710 520 460 490 785 863 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 680 1805 600 530 565 785 863 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 795 2096 675 571 623 785 863 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
1400 900 2296 760 684 722 790 1338 1630 1560 36-36 1675 1530 36-42 1685 1590 36-48
1600 1100 2720 860 770 815 868 1476 1830 1760 40-36 1915 1820 40-48 1930 1820 40-56
1800 1124 2830 930 830 880 868 1476 2045 1970 44-39 2115 2020 44-48 2130 2020 44-56
2000 1292 3120 1020 920 970 965 1600 2265 2180 48-48 2325 2230 48-48 2345 2230 48-62
