dn200电动蝶阀装置图片、规格参数

[ 2023-04-21 ]
上海AG旗舰厅阀门集团有限公司，，，，，，蝶阀有软密封的和硬密封的，，，，，，也有对夹式的和法兰式的，，，，，，差别类型的蝶阀，，，，，，尺寸信息也有区别。。。。。以密封对夹蝶阀为例，，，，，，手动蝶阀dn200的形状尺寸，，，，，，口径、流量、扭矩、电压、防护品级。。。。。有这些参数很快就出来了。。。。。DN200电动蝶阀接纳弹性密封圈和金属硬密封结构普遍用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，，，，，，作调理流量和载断流体使用。。。。。

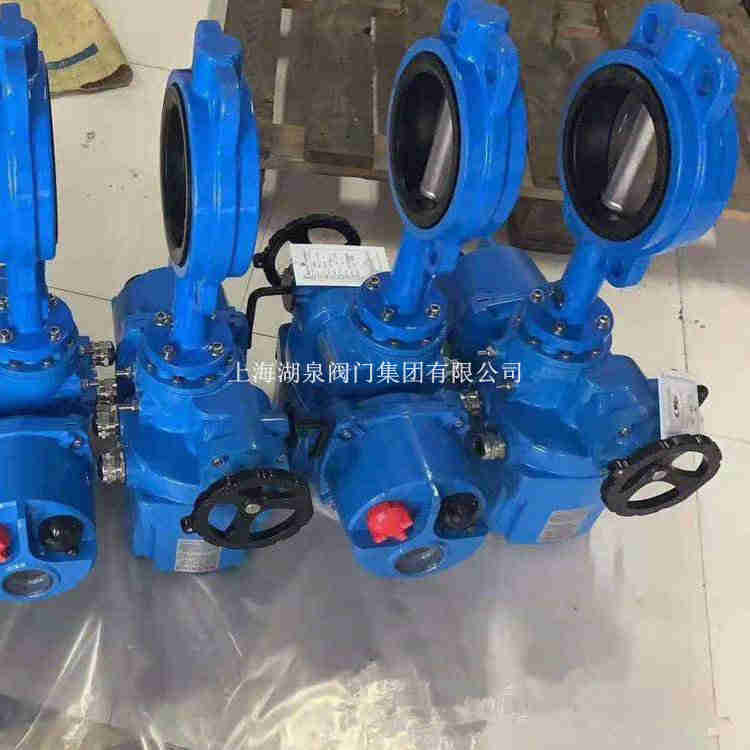

 dn200电动蝶阀装置图片、规格参数

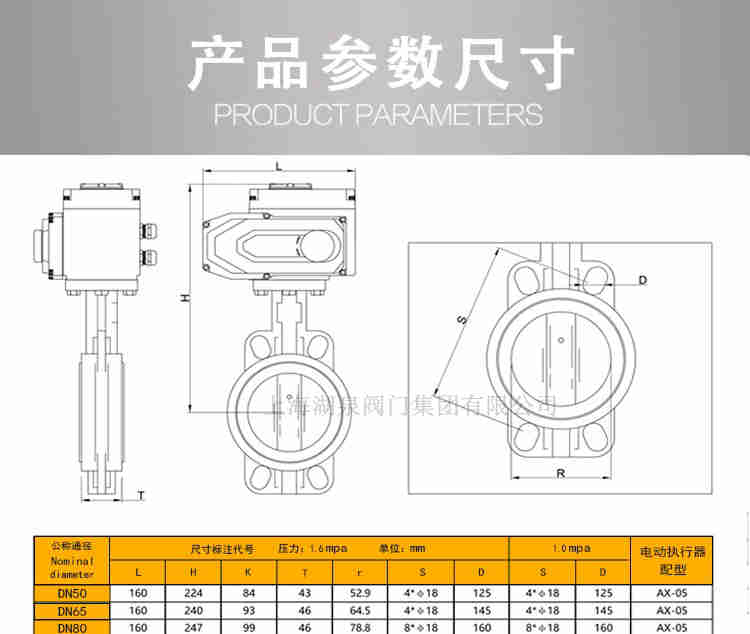

详细尺寸如下DN：200    D：320    D1：280    L：152    H：960    H1：352    H2：480     b：22   n-d：8-18   ,法兰毗连尺寸可凭证客户现场或要求修改。。。。。
规格size 尺寸(mm) 重量(kg)
mm inch A B C D D1 D2 N-M L Φ2 K E n-Φ1    f J W A型 LT型
25 1 110 55 33 24 85 85 4-M12 32 10 42 42 4-6 10   7 1.2 1.3
32 11/4 110 55 33 24 100 100 4-M16 32 10 42 42 4-6 10   7 1.4 1.6
40 1.5 125 73 33 39 110 110 4-M16 32 12.6 50 50 4-7 10   8.86 1.8 2.1
50 2 125 73 43 52 125 125 4-M16 32 12.6 50 50 4-7 10   8.86 2.3 2.8
65 2.5 136 82 46 64 145 145 4-M16 32 12.6 50 50 4-7 10   8.86 3.3 4.1
80 3 142 91 46 78 160 160 8-M16 32 12.6 50 50 4-7 10   8.86 3.7 5.2
100 4 163 106 52 104 180 180 8-M16 32 15.77 70 70 4-10 12   11.1 5.2 6.5
125 5 176 128 56 123 210 210 8-M16 32 18.92 70 70 4-10 12   12.7 7.5 8.6
150 6 196 143 56 155 240 240 8-M20 32 18.92 70 70 4-10 12   12.7 8.7 11
200 8 228 170 60 202 295 295 8-M20/12-M20 45 22.1 102 102 4-12 15   15.87 15 25

250 10 258 204 68 250 350 355 12-M20/12-M24 45 28.45 102 102 4-12 15 31.19 8 23 43
300 12 292 239 78 301 400 410 12-M20/12-M24 45 31.6 102 102 4-12 15 34.6 8 35 50
350 14 336 267 78 333.3 460 470 16-M20/16-M24 45 31.6 125 125 4-14 23 34.6 8 58 77
400 16 368 297 102 389.6 515 525 16-M24/16-M27 51 33.15 140 140 4-18 23 36.15 10 82 101
450 18 400 315 114 440.5 565 585 20-M24/20-M27 51 38 140 140 4-18 23 40.95 10 110 139
500 20 440 348 127 492 620 650 20-M24/20-M30 64 41.14 140 140 4-18 27 44.12 10 148 179
600 24 525 467 154 593 725 770 20-M27/20-M33 70 50.65 165 165 4-22 27 54.62 16 220 283

常见的蝶阀型号如下：透风蝶阀的型号： D341H、D341W； ；；；；； 三偏心对夹硬密封蝶阀型号： D73H、D373H、D673H、D973H； ；；；；； 中线法兰蝶阀型号： D41X、D341X、D641X、D941X； ；；；；； 中线对夹蝶阀型号： D71X、D371X、D671X、D971X。。。。。公称通径(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380
 dn200蝶阀
 近期许多客户来问蝶阀厚度尺寸，，，，，，问我们网站蝶阀尺寸表内里的字母L、H1、D1都体现什么意思，，，，，，手艺小编马上更新蝶阀尺寸表字母的小知识。。。。。蝶阀公称通经(即阀门管道巨细)
DN(单位：MM)：蝶阀国标规格简写、NPS(单位：英寸)：蝶阀美标规格简写
蝶阀形状尺寸
L：法兰距（叫法许多，，，，，，也可以叫长度、厚度）、H1：中心距（诠释：阀门管道到阀门底部的尺寸）
蝶阀毗连尺寸（即差别压力螺栓尺寸数目差别)
D1：蝶阀螺栓孔中心距、4-M(d)：螺栓孔尺寸及对应的数目
附两张常用蝶阀毗连尺寸表供各人审查，，，，，，你可凭证我上述说明，，，，，，找到对应的尺寸巨细。。。。。
 电动蝶阀
一、 蝶阀我们都是用大写的【D】体现，，，，，，以是阀门首字母是D的就体现是蝶阀。。。。。
二、 阀门传动方法就是指我们蝶阀开启关闭的方法：
手动（空缺）、3：涡轮传动、6：气动传动、9：电动
三、 毗连方法符号：4：法兰毗连、6：焊接毗连、7：对夹毗连
四、 阀门结构形式符号：1：中线形式、2：双偏心形式、3：三偏心形式
五、 阀座密封形式符号：H：硬密封、X：软密封、F：衬四氟
六、 阀门压力符号有国标蝶阀（PN体现）和美标蝶阀（体现class）之分的：
蝶阀国标的压力符号：10：10公斤、16：16公斤、25：25公斤、40：40公斤
蝶阀美标压力符号:150LB：16公斤、300LB：25公斤【LB代表蝶阀美标的单位】
七、阀体材质符号：Z：铸铁（也可以直接空缺）、Q：球墨铸铁、C：铸钢、P：不锈钢304、R：不锈钢316
以上就是常见蝶阀国标的型号说明，，，，，，举例来说下：D941X-10P
