智能型电动球阀的种类和价钱
[ 2021-04-09 ]

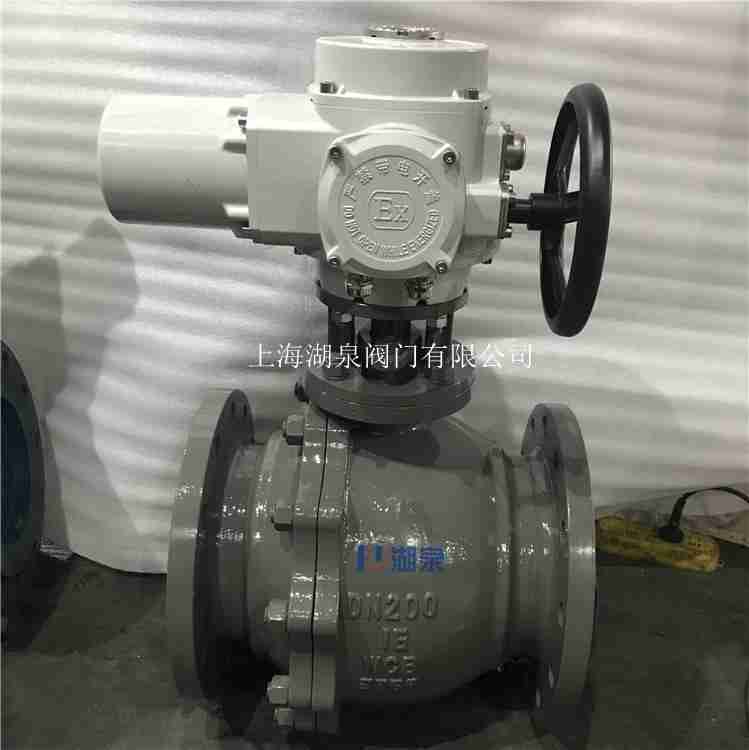

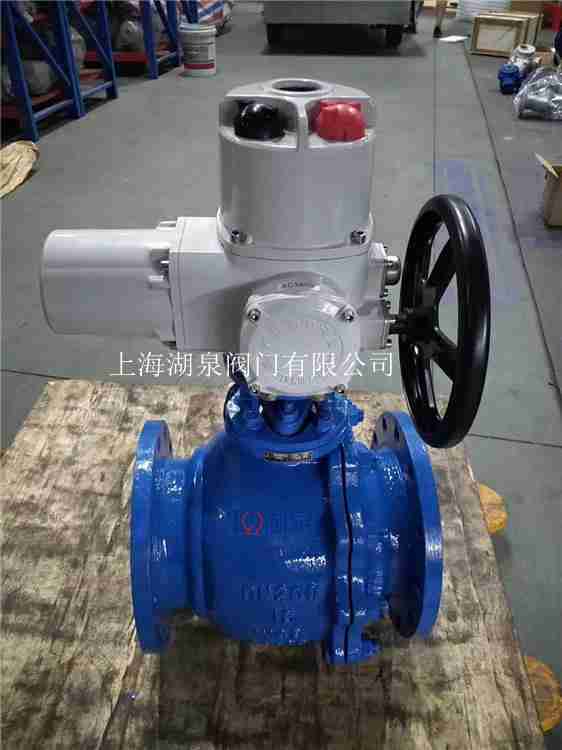

AG旗舰厅Q941智能型电动球阀输入 4-20mA信号及220VAC电源即可控制运转。。。电动执行机构可凭证用户要求另设置 UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。。。智能型电动球阀的种类有许多，， ，浮动球球阀、牢靠球球阀、电动球阀、三通球阀、不锈钢球阀、轨道球阀、气动球阀、卡套球阀等等许多的种类。。。
牢靠球：与浮动球相反，， ，牢靠球是牢靠不动的，， ，在受到外界的压力之下也不会爆发转变。。。在牢靠球球阀中，， ，浮动的是阀座。。。一样平常的牢靠球球阀都带有浮动的阀座，， ，这个阀座在受到外部的压力的时间就会爆发移动，， ，然后使密封圈施展它的密封作用。。。在球阀的事情中为了镌汰球阀的扭矩以及增强密封效果，， ，通�；；；；崾褂萌蠡屠葱纬梢徊阌湍�，， ，这层油膜就会很好的抵达我们想要的效果。。。
浮动球：浮动球球阀的球体是浮动的。。。在事情的时间，， ，由于外部介质事物压力作用是球体爆发唯一，， ，位移之后会牢牢的在出口端的密封面上压住，， ，这样主要是为了包管出口处于一种密封的状态。。。浮动球球阀的特点就是结构简朴，， ，可是密封性好。。。
3、弹性球：顾名思义它的球体是有弹性的。。。它的球体和阀座密封圈的制作质料都是金属质料，， ，密封可遭受的压力很大。。。若是介质是高温高压的时间，， ，这种阀门是最适合不过的。。。在弹性球球体内壁的下端有一台弹簧槽，， ，这是为了是弹簧求获得弹性而准备的。。。
1.输入信号：4～20mADC 1-5VDC 220VAC开关接点信号
2..阀位输出信号： 4～20mADC，， ，负载电阻：≤500Ω
3.区分率:高于1/200
4.死区：0.4～1.2%可调
5.信号隔离：输入信号,输出信号,电源三隔离
6.故障状态：可设定为0-100%全行程恣意位置
7.事情温度：-10～55℃
8.相对湿度：≤90%（不凝聚）
9.位置转换精度：±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC，， ，1分钟（输入对输出对电源对地）
12.接纳奇异的电制动线路，， ，因而定位精度高，， ，执行机构迅速，， ，启动阻止迅速,
运行平稳。。。同时具有抗滋扰、抗浪涌电压、防击穿能力强的特点。。。
13．适用于行动频仍的调理回路，， ，当接通一连率为25%时，， ，每小时行动次数可达630-1200次。。。
智能型电动球阀价钱与许多条件相关的，， ，好比：
阀门规格
公称通径(mm)：
公称压力(MPa)：
阀体材质：
阀盖材质：
阀内件材质：
毗连方法：
执行机构
防爆类型：
控制信号：
是否带HART：
附件及规格
手轮机构：
法兰(螺栓及密封垫)：
智能型电动球阀规格参数
牢靠球：与浮动球相反，， ，牢靠球是牢靠不动的，， ，在受到外界的压力之下也不会爆发转变。。。在牢靠球球阀中，， ，浮动的是阀座。。。一样平常的牢靠球球阀都带有浮动的阀座，， ，这个阀座在受到外部的压力的时间就会爆发移动，， ，然后使密封圈施展它的密封作用。。。在球阀的事情中为了镌汰球阀的扭矩以及增强密封效果，， ，通�；；；；崾褂萌蠡屠葱纬梢徊阌湍�，， ，这层油膜就会很好的抵达我们想要的效果。。。
浮动球：浮动球球阀的球体是浮动的。。。在事情的时间，， ，由于外部介质事物压力作用是球体爆发唯一，， ，位移之后会牢牢的在出口端的密封面上压住，， ，这样主要是为了包管出口处于一种密封的状态。。。浮动球球阀的特点就是结构简朴，， ，可是密封性好。。。
3、弹性球：顾名思义它的球体是有弹性的。。。它的球体和阀座密封圈的制作质料都是金属质料，， ，密封可遭受的压力很大。。。若是介质是高温高压的时间，， ，这种阀门是最适合不过的。。。在弹性球球体内壁的下端有一台弹簧槽，， ，这是为了是弹簧求获得弹性而准备的。。。
1.输入信号：4～20mADC 1-5VDC 220VAC开关接点信号
2..阀位输出信号： 4～20mADC，， ，负载电阻：≤500Ω
3.区分率:高于1/200
4.死区：0.4～1.2%可调
5.信号隔离：输入信号,输出信号,电源三隔离
6.故障状态：可设定为0-100%全行程恣意位置
7.事情温度：-10～55℃
8.相对湿度：≤90%（不凝聚）
9.位置转换精度：±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC，， ，1分钟（输入对输出对电源对地）
12.接纳奇异的电制动线路，， ，因而定位精度高，， ，执行机构迅速，， ，启动阻止迅速,
运行平稳。。。同时具有抗滋扰、抗浪涌电压、防击穿能力强的特点。。。
13．适用于行动频仍的调理回路，， ，当接通一连率为25%时，， ，每小时行动次数可达630-1200次。。。
智能型电动球阀价钱与许多条件相关的，， ，好比：
阀门规格
公称通径(mm)：
公称压力(MPa)：
阀体材质：
阀盖材质：
阀内件材质：
毗连方法：
执行机构
防爆类型：
控制信号：
是否带HART：
附件及规格
手轮机构：
法兰(螺栓及密封垫)：
智能型电动球阀规格参数
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 |
| 可调行动规模 | 0-90o | |||||||||||||
| 允许压差△P | 小于公称压力(1.6MPa) | |||||||||||||
| 走漏量Q | 按AP1598标准测试 无走漏 | |||||||||||||
| 情形温度℃ | -20~60℃ | |||||||||||||
| 基本误差 | ±2.5% | |||||||||||||
| 回差 | ±2.5% | |||||||||||||
| 死区 | 1% | |||||||||||||
| 可调规模 | 250：1 | 350：1 | ||||||||||||
| 配用执行机构 | PSQ101, 381RSA-05DTR-05 | DTR-10 PSQ201, DTR-20381RSC-30 | DTR-40381RSC-50 | PSQ701DTR-60 | ||||||||||
