q941f-16c电动球阀说明书,接线实物图

[ 2023-08-16 ]

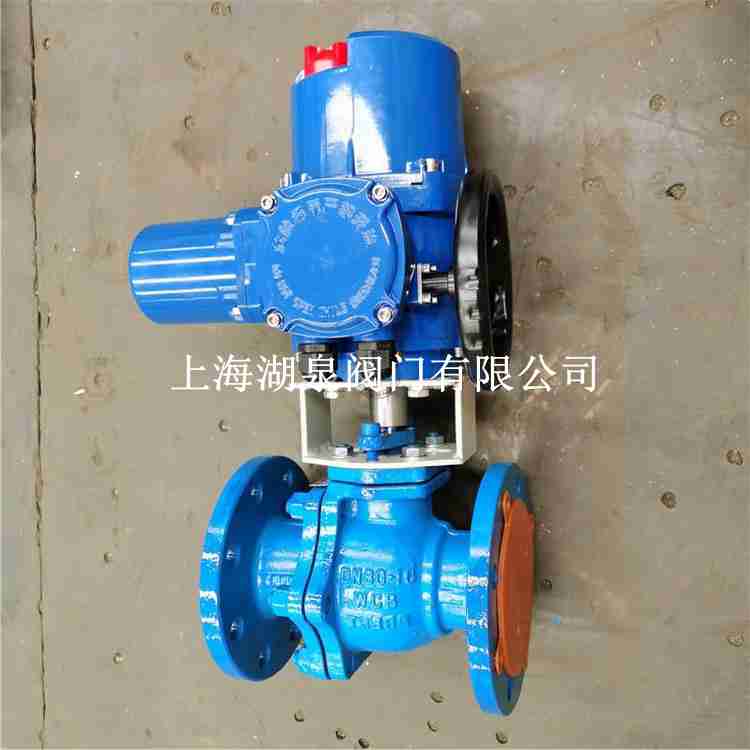

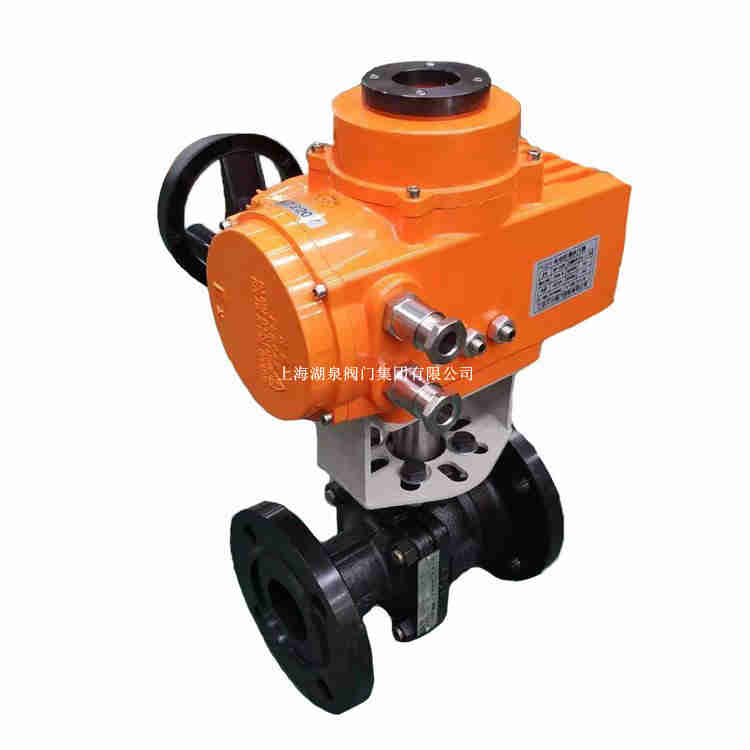

上海AG旗舰厅阀门集团有限公司Q941F-16C电动球阀简介:Q941F-16C电动球阀由电动执行器和铸钢法兰球阀组成,阀体通道和毗连受径相等并成一直径,介质险些可以毫无损失的流过。。。产品通常用于密封要求严酷的场合,..电动球阀说明书下载供应产品, 电动球阀说明书下载 Q941F系列电动球阀密封性能优良,流量系数大,流阻系数小,结构简朴,使用寿命长,便于维修。。。电动球阀型号:铸钢型号体例:Q941F-16C Q941F-25C Q941F-40C、304不锈钢型号体例:Q941F-16P Q941F-25P Q941F-40P、 316不锈钢型号体例:Q941F-16R Q941F-25R Q941F-40R、衬氟型号体例:..电动球阀,高品质供应商,普遍应用于阀门,普遍应用于自来水管道,污水处置惩罚,煤气暖通,消防工程领域,自然气(煤气)管网,楼宇暖通。。。

AG旗舰厅Q941F电动法兰球阀概述电动球阀具有以下特点:适用于切断、调理的场合。。。电动法兰球阀可实现对石油、化工、造纸、冶金、污水处置惩罚等运输管道内介质的切断和流通。。。密封性能优良、流通能... 电动球阀不但在石油、煤气、化工、水处置惩罚等一样平常工业上获得普遍运用,并且还使用于热电站的冷却水系统。。。常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。。。通俗型电动F密封球阀概述: 通俗型F密封电动球阀密封性好,阀门使用寿命长,阀座密封性能好,接纳聚四氟乙烯等质料支持的密封圈,结构易于密封,并且球阀的阀封能力随着介质压力的增大而...电动球阀铸钢法兰球阀智能电动调理开关防爆球阀简介: 球阀被普遍的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举...
电动阀

电动球阀铸钢法兰球阀智能电动调理开关防爆球阀简介: 球阀被普遍的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举... Q941F-16P电动球阀是由电念头通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。。。具有启闭平稳,输出扭矩大;大大减轻操作职员的劳动强度,特殊顺应于高压、大口...由有角行程防爆电动执行器及球阀球体组成,执行器接纳一体化设计。。。输入220V电源即可直接举行开关量调理,亦可内置伺服�？？？？？？�,输入控制信号(4～20mADC或1～5VDC)及单相电源即可控...
电动球阀

公称通径DN（mm）	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
适用介质	水、介质等
介质温度	-40～+180℃-40～+350℃
走漏量	0切合ANSIB16.1045级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座质料	聚四氟乙烯（常温）、特制PPL（高温）
防爆级组	dⅡBT4（d2c4）（可供通俗型、防爆型二种规格）
固有可调比R	100:1

电动球阀流量特征Kv值:

公称通径（DN）	差别开度角下的Kv值
公称通径（DN）	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300
