小型水电站常用闸阀简介

[ 2013-07-23 ]
        在上一章水轮机进水阀门的作用和类型中，，，，，，我们提到水电站中较量普遍接纳的进水阀则式有蝴蝶阀、闸阀和球阀。。。。下面AG旗舰厅阀门就带各人相识一下水电站中常用的闸阀。。。。
        小型水电站常用闸阀作为磨练闸门和事故闸门。。。。闸阀结构简朴，，，，，，维护利便．全开时水力损失很小！！�。�，，，，，全关时有优异的密封性能，，，，，，漏水小！！�。�，，，，，不会由于水流攻击而自行开启或关闭，，，，，，因此不需锁定装置。。。。其弱点是形状尺寸较大，，，，，，所需启闭操作力较大，，，，，，动水关闭振动大，，，，，，密封面容易受到磨擦并脱落等。。。。

        一、闸阀的型式

        闸阀按阀杆螺纹和螺母是否与水接触分为明杆式和暗杆式。。。。
        1．明杆式闸阀

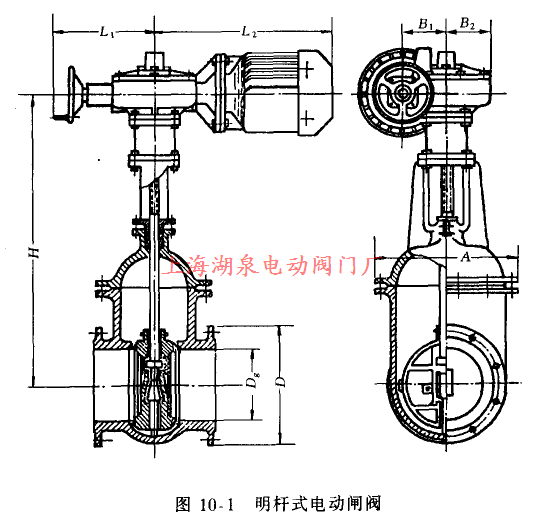

        如图10-1所示，，，，，，其阀杆螺纹和螺母在阀盖外，，，，，，不与水接触。。。。阀门启闭时在操作机构驱动下螺母旋转．使阀杆向上或向下移动，，，，，，与阀杆连在一起的闸板也就随着启或闭。。。。
明杆式电动闸阀暗杆式手动闸阀
        2．暗杆式闸阀

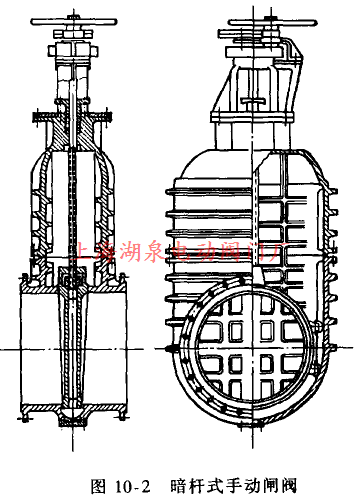

        如图10-2所示，，，，，，其阀杆螺纹和螺尽在阀盖内与水接触。。。。阀门启闭时，，，，，，在操作机构驱动下阀杆旋转，，，，，，使螺母向上或向下移动，，，，，，与螺母连在一起的闸板也就随着启或闭。。。。
        明杆式闸阀阀杆螺纹和螺母的事情条件较好，，，，，，但由于阀杆作上、下移动，，，，，，因此阀门全开时的总高度较大，，，，，，而暗杆式闸阀全开时高度稳固，，，，，，因此尺寸较小！！�。�，，，，，但事情条件较差。。。。

        二、闻阀的主要部件

        闸阀主要由阀体、阀盖和闸板组成。。。。
        1．阀体与阀盖
        阀体是闸阀的承重部件和过流部件、呈圆筒形。。。。在阀体上部，，，，，，开有供闸板启、闭的孔口，，，，，，内壁上有使闸板与阀体密封的闸槽。。。。阀体要有足够强度和刚度，，，，，，一样平常接纳铸造结构。。。。
        阀盖在阀体的上部与阀体毗连配合形成闸阀全开时容纳闸板的空腔。。。。阀盖的顶部装有阀扦密封装置，，，，，，通常接纳棉盘石根密封。。。。
        2．闸板

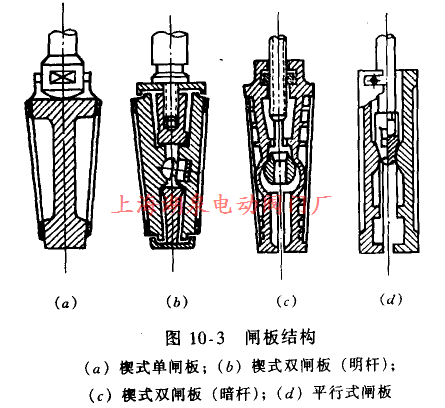

        闸板按结构型式可分为楔式清静行式两类，，，，，，如图10-3所示。。。。
闸阀结构
        楔式闸板在阀体中楔形闸棺内靠操作力压紧而密封。。。。楔式单闸板结构简朴，，，，，，尺寸小！！�。�，，，，，但配合精度要求较高。。。。楔式双闸板楔角精度要求低，，，，，，容易密封，，，，，，但结构较重大。。。。
        平行式双闸板在阀体中平行闸槽内靠操作力作用由中心顶锥使两块闸板向两侧压紧而密封。。。。这种结构密封面之间相对移动小、不易擦伤，，，，，，制造维修利便，，，，，，但结构较重大。。。。

        三、闸阀的装置及型号

        闸阀适用水头在700~800m以下，，，，，，在引水管直径小于1m卧式机组的小型水电站普遍使用。。。。闸阀只供全开、全关种种管道，，，，，，不允许作节约用。。。。带手轮，，，，，，手柄操作的闸阀和双闸板闸阀宜直立装置，，，，，，单闸板闸阀可恣意位置装置。。。。但从水电站运行履历证实，，，，，，用于水系统上的阀门不宜倒装，，，，，，以兔泥沙沉积。。。。手轮、手柄不允许作起吊受力用。。。。
        闸阀产品型导中批注结构形式一项的数字代号寄义为1一明杆、楔式、单闸板，，，，，，2一明杆、楔式、双闸板，，，，，，4一明杆、平行式、双闸板，，，，，，5一暗杆、楔式、单闸板。。。。

现列出种种型号闸阀的主要尺寸数据，，，，，，见表10-2。。。。
表10-2 闸阀汇总表
名称 型号 适用介质 适用温度≤℃
内螺纹暗杆楔式闸阀 Z15T-10 水、蒸汽 120
内螺纹昂楔式闸阀 Z15W-10 煤气、油类 100
平行式双闸板闸阀 Z44T-10 水、蒸汽 200
平行式双闸板闸阀 Z44W-10 油类 100
暗杆楔式单闸板闸阀 Z45T-10 水 100
电动暗杆平行式双闸板闸阀 9Z44T-10 水 120
楔式闸阀 Z40H-16Q 蒸汽、油类 350
楔式闸阀 Z40H-25 水、蒸汽、油类 400
电动楔式双闸板闸阀 Z942H-25 水、蒸汽 300
楔式闸阀 Z41H-40，，，，，，Z40H-40 水、蒸汽、油类 425
液压传动平行式单闸板闸阀 Z741T-10 水 80
