z941h电动闸阀说明书

[ 2021-03-18 ]

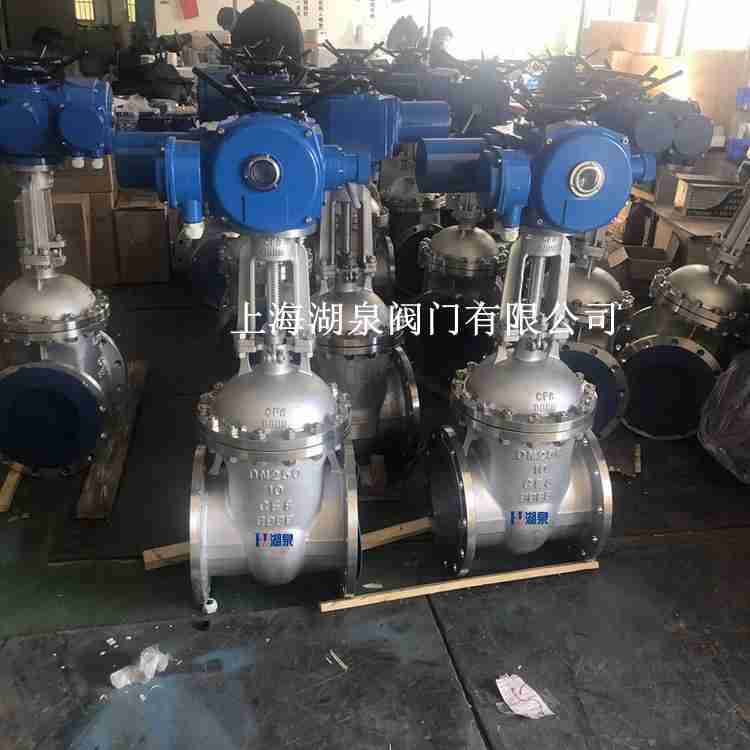

上海AG旗舰厅阀门厂z941h电动闸阀厂家直销，，，带PLC远程控制智能开关型电动闸阀、Z941H-16C智能电动闸阀、z941h-16c 电动闸阀、Z941H-16C 电动法兰闸阀，，，材质铸钢，，，事情介质温度-29℃～550℃，，，电压380VAC，，，防护品级IP67，，，由开关型多回转电动执行器和法兰闸阀组成，，，开关量控制，，，实现PLC远程控制，，，4~20mA电流输入输出智能控制。。。。。z941h电动闸阀主要优点有通道流通，，，流阻系数小。。。。。密封面接纳不锈钢和硬质合金，，，使用寿命长。。。。。密封可靠、操作轻盈无邪。。。。。普遍适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。。。。。

z941h电动闸阀事情原理
Z941H电动闸阀压力将闸板的密封面压向另一侧的阀座来包管密封面的密封，，，这就是自密封。。。。。大部分闸阀是接纳强制密封的，，，即阀门关闭时，，，要依赖外力强行将闸板压向阀座，，，以包管密封面的密封性。。。。。运动方法：闸阀的闸板随阀杆一起作直线运动的，，，亦叫明杆闸阀。。。。。通常在升降杆上有梯形螺纹，，，通过阀门顶端的螺母以及阀体上的导槽，，，将旋转运动变为直线运动，，，也就是将操作转矩变为操作推力。。。。�？？？？？？舴攀�，，，当闸板提升高度即是阀门通径的1：1倍时，，，流体的通道完全流通，，，但在运行时。。。。。现实使用时，，，是以阀杆的极点作为标记，，，即开不动的位置，，，作为它的全开位置。。。。。为思量温度转变泛起锁死征象 , 通常在开到极点位置上 , 再倒回 1/2－1圈，，，作为全开阀门的位置。。。。。因此，，，阀门的全开位置，，，按闸板的位置（即行程〉来确定。。。。。有的闸阀阀杆螺母设在闸板上，，，手轮转动发动阀杆转动，，，而使闸板提升，，，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。。。。。

z941h电动闸阀说明书性能规范

称压力（MPa）	试验压力（MPa）
称压力（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

z941h电动闸阀说明书适用规模

壳体质料	适用介质	适用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

AG旗舰厅z941h电动闸阀说明书具有开关轻盈、密封可靠、弹性影象佳及使用寿命等显著特点。。。。�？？？？？？善毡橛糜谧缘缍⒎Ю此⑽鬯⑿藿ā⑹汀⒌宰庹⒎Щぁ⑹澄铩ⅰ⑶崦鞲苏⒎Х摹⒌缌Α⒋啊⒁苯稹⒛茉聪低车忍骞芟呱献魑骼砗徒亓髯爸檬褂�。。。。。电动闸阀可装置在水平管路或笔直管路上，，，单双闸板闸阀应装置在水平管路上，，，且手轮应位于阀门上方，，，不允许朝下装置。。。。。闸阀介质流动偏向不受限制。。。。。它通常接纳法兰毗连，，，特殊场合也有用焊接毗连的。。。。。关于大口径及高压的闸阀，，，启闭力矩较大。。。。。为了减小启闭力矩，，，可接纳装置旁通阀的步伐。。。。。旁通阀装置在主闸阀外部，，，它的收支口与主闸阀的两侧练练毗连，，，并联联通。。。。。主闸阀开启前应先开通旁通阀，，，进入阀后，，，使主闸阀闸板前后的压力差减小。。。。。
