z945T-10Q Dn600电动暗杆楔式闸阀产品说明书

[ 2022-08-23 ]
上海AG旗舰厅阀门集团有限公司z945T-10Q Dn600电动暗杆楔式闸阀产品说明书，，， ，，法兰毗连、楔式刚性单闸板，，， ，，阀座密封面质料为铜合金，，， ，，生产公称压力PN10~PN25，，， ，，阀体质料为灰铸铁或球墨铸铁的闸阀。。。。该产品驱动部分接纳多回转电动装置，，， ，，用以驱动和控制阀门的开启和关闭，，， ，，操作职员可以在控制室内远距离对电动暗杆闸阀举行控制，，， ，，也可以现场手动操作，，， ，，也可以与盘算机配合实现盘算机自动控制。。。。电动暗杆闸阀普遍应用于排水、供热、电站、化工、造纸、煤碳、采矿等工程，，， ，，知足了现代工、农业的自动化要求。。。。

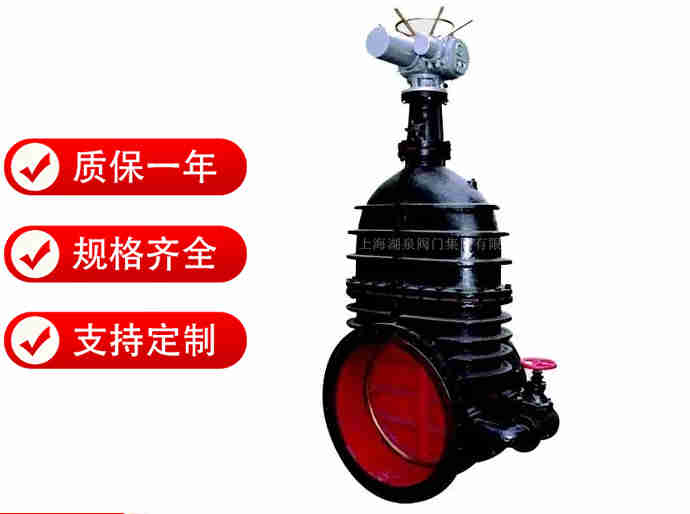

z945T-10Q Dn600电动暗杆楔式闸阀
1 阀体 灰铸铁、铸钢
2 闸板 碳钢+合金钢、灰铸铁、灰铸铁+黄铜
3 阀杆 碳钢、不锈钢、黄铜
4 垫片 四氟垫片、金属石墨垫片
5 大阀盖 灰铸铁、铸钢
6 小阀盖 灰铸铁、铸钢
7 填料 句四f乙烯、柔性石墨、浸油石棉盘根
8 支架 灰铸铁、铸钢
9 电动执行器 壳体(HT200、WCB)

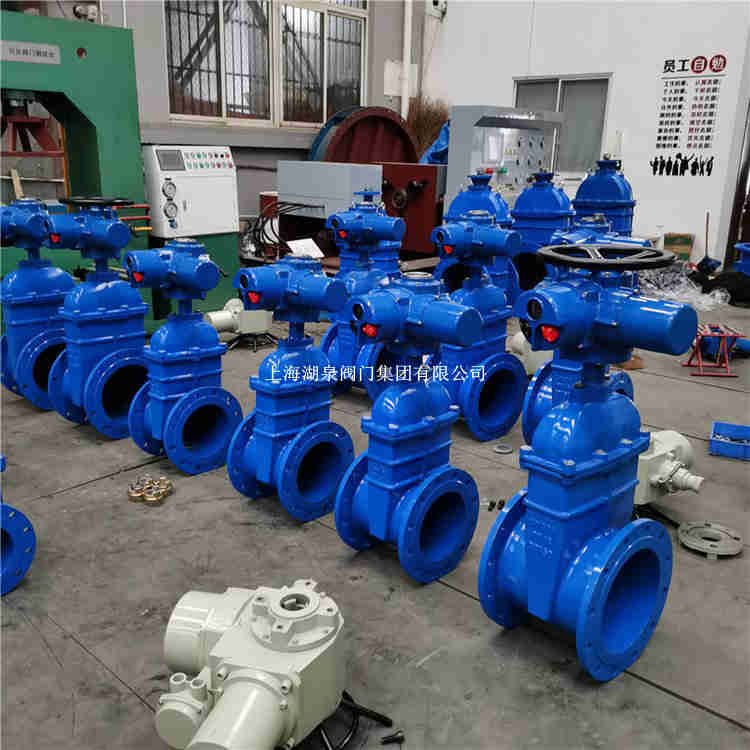

 Dn600电动暗杆楔式闸阀
产品型号 公称压力 （MPa） 强度试验（MPa） 密封试验（MPa） 适用温度 （℃） 适用介质
　　Z945T-10 　　1.0 　　1.5 　　1.1 　　≤100 　　蒸气、水、
　　Z945W-10 　　≤100 　　油品

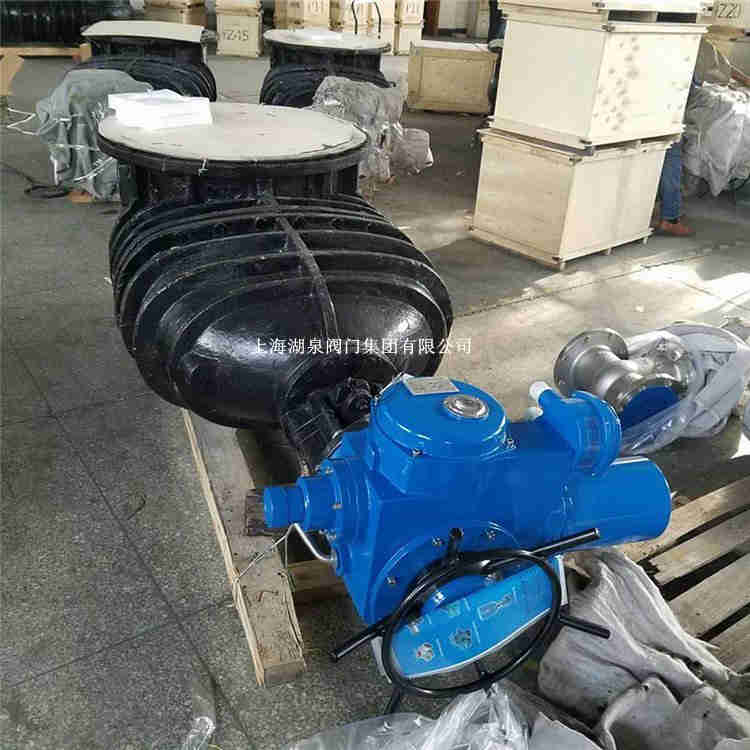

 dn600电动闸阀
公称通径DN(mm) 主要结构尺寸(mm)
L D D1 D2   z--d H H1 L1 L2 Do
450 330 590 550 518 28 16----23 2318 1283 394 647 320
500 350 640 600 568 30 16---23 2423 1707 394 647 320
600 390 755 705 670 30 20—25 2563 1974 394 647 320
700 430 860 810 775 32 24—25 2967 2269 394 647 320
800 470 975 920 880 34 24—30 3383 2557 446 720 400
900 510 1075 1020 980 36 24—30 3743 2837 446 720 400
1000 550 1175 1120 1080 36 28---30 3993 3027 446 720 400
1200 700 1375 1320 1280 40 32---30 4847 3714 556 905 500
1400 900 1575 1520 1480 44 36---30 5515 4228 556 905 500
1600 1000 1785 1730 1690 48 40---30 6265 4768 556 905 500
1800 1500 1985 1930 1890 50 44---30 7216 5263 556 905 500
2000 1800 2185 2130 2090 54 48---30 7985 6072 556 905 500

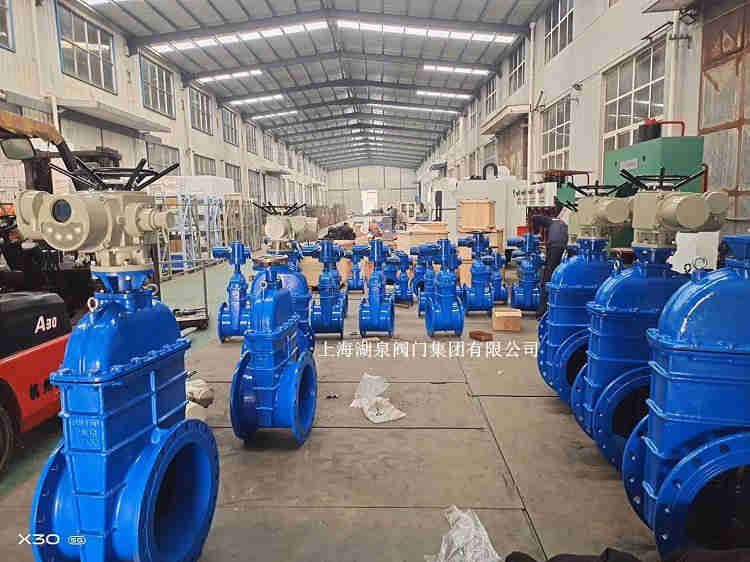

 Dn600电动暗杆闸阀
