电动闸阀Z941H-16cDN100产品详细说明书

[ 2022-10-10 ]
电动闸阀Z941H-16cDN100产品详细说明书 ，，，，，，上海AG旗舰厅阀门集团有限公司系引进装备配套用阀门的专业生产软密封电动闸阀厂家 ，，，，，，多年从事入口阀门的国产化事情 ，，，，，，并一直吸收*进的阀门手艺 ，，，，，，在设计、制造和质量控制等方面积累了富厚的履历。。。。。。电动闸阀产品概述：可凭证用户的要求配装种种电动执行机构 ，，，，，，实现远距离控制及自动控制。。。。。。具有迅速、可靠、装置利便等特点。。。。。� ？？？善毡橛糜谧岳此⑽鬯⑿藿ā⑹汀⒒ぁ⑹澄铩⒁揭⑶岱摹⒌缌Α⒋啊⒁苯稹⒛茉聪低车纫禾骞芟呱献魑骼砗徒亓髯爸檬褂�。。。。。。

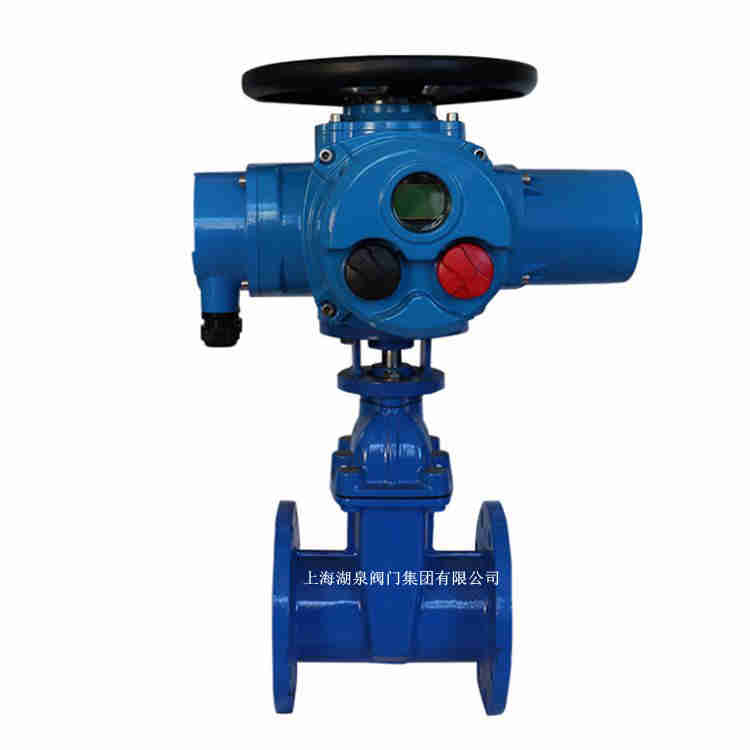

电动闸阀Z941H-16cDN100产品详细说明书
电动闸阀Z941H-16cDN100产品详细说明书主要优点
1、流动阻力小。。。。。。阀体内部介质通道是直通的 ，，，，，，介质成直线流动 ，，，，，，流动阻力小。。。。。。
2、启闭时较省力。。。。。。是与阻止阀相比而言 ，，，，，，由于无论是开或闭 ，，，，，，闸板运动偏向均与介质流动偏向相笔直。。。。。。
3、高度大 ，，，，，，启闭时间长。。。。。。闸板的启闭行程较大 ，，，，，，降是通过螺杆举行的。。。。。。
4、水锤征象不易爆发。。。。。。缘故原由是关闭时间长。。。。。。
公称压力：1.0～2.5MPa
事情温度:0～120℃
法兰标准:GB/T17241.6 GB9113
公称通径：50～400mm
适用介质:水、油、气等
试验标准:GB/T13927 API598/6/7

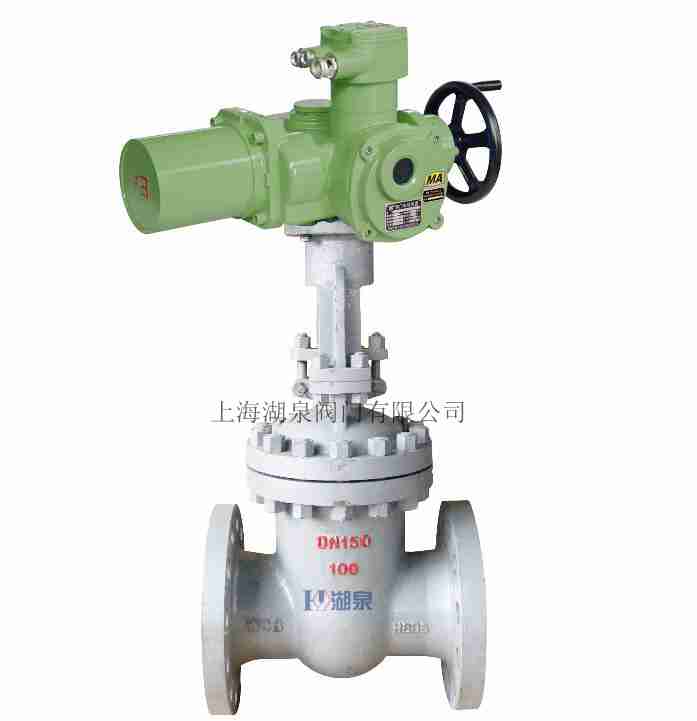

 电动闸阀dn100
1、设计制造按JB/T3595等标准,可与国产装备配套使用
2、阀门中腔接纳压力自紧式密封结构、密封性能好,支管两头为焊接结构。。。。。。
3、闸板与阀座密封面接纳司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐侵蚀、抗擦伤性能好。。。。。。
4、阀杆经调质和外貌氮化处置惩罚,有优异的抗侵蚀性和抗擦伤性。。。。。。
5、启闭件的结构可凭证用户要求设计成单板、双板、平行双板等差别形式。。。。。。

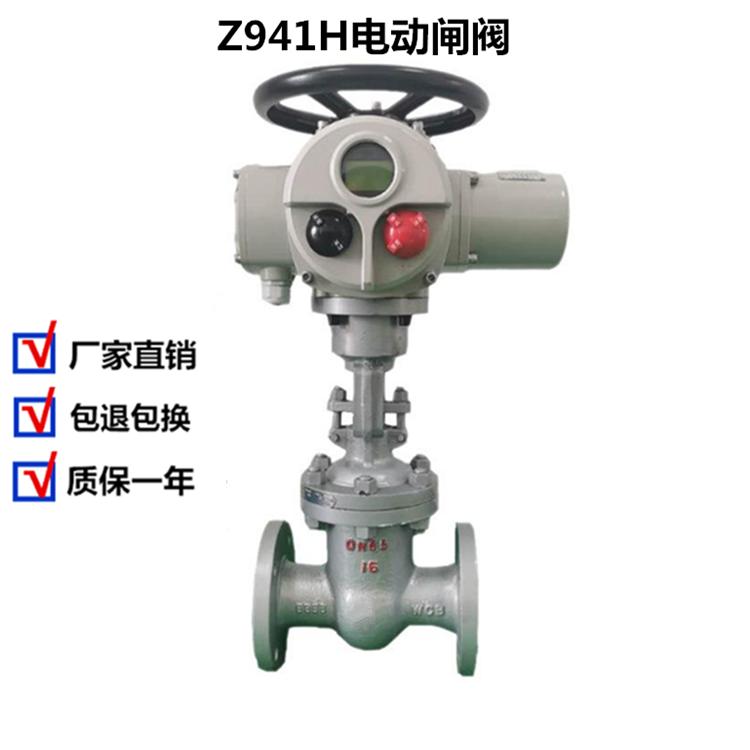

dn100电动闸阀
电动闸阀Z941H-16cDN100产品详细说明书产品引用标准
制造与验收手艺条件按日本火力发电用阀门标准E101和JB/T3595-93的划定;
结构长度按E101的划定或按用户提供尺寸;
焊接坡口接电力工业治理标准78DG的划定或按用户提供尺寸。。。。。。

公称通径DN(in) 主要形状尺寸及毗连尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

 电动法兰闸阀形状尺寸(PN25)
公称通径DN(in) 主要形状尺寸及毗连尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
