pxw矿用防爆电动配水闸阀型号

[ 2024-08-22 ]

PXW矿用防爆电动配水闸阀的型号包括PXWII(I)-400、PXWII(I)-500、PXWII(I)-600、PXWII(I)-800、PXWII(I)-1000、PXWII(I)-1200。。。。。‌这些型号的阀门具有差别的公称通径，，，，，从400mm到1200mm不等，，，，，适用于差别的事情压力和温度条件。。。。。详细来说，，，，，这些阀门的公称压力为0.1MPa，，，，，试验压力为0.25MPa，，，，，介质为水，，，，，温度不凌驾80℃，，，，，而电机功率和额定电流则凭证差别的型号有所差别。。。。。例如，，，，，PXWII(I)-400型号的配套电动装置型号为ZB20-24，，，，，电机功率为0.55Kw，，，，，额定电流为1.39A（660V）。。。。。这些阀门专门设计用于煤矿等工业情形，，，，，知足矿用装备的防爆和清静要求，，，，，确保在卑劣条件下的可靠运行‌。。。。。

PXW系列矿用配水阀是在原PZI型的基础上举行了改良设计；；；；PXWI型为手动，，，，，PXWII型是在改良设计的基础上增添矿用阀门电动装置，，，，，来知足煤矿水泵房无人值班，，，，，全自动化生产的需求。。。。。PXW系列矿用配水闸阀具有结构简朴、密封性能好、清污利便、操作无邪、省力等特点，，，，，主要应用于井下泵房吸水井的配水之用。。。。。

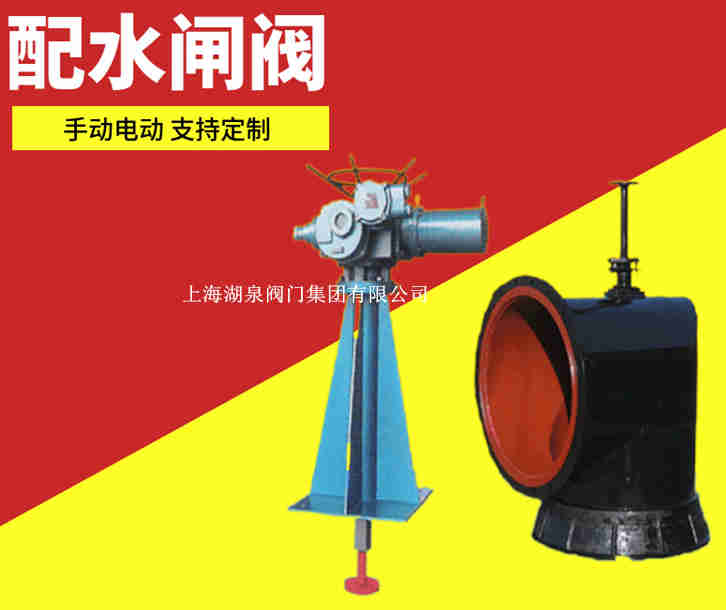

配水闸阀

主要性能规范

型号		PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公称通径（mm）		400	500	600	800	1000	1200
介质和温度		水、≦80℃
公称压力（MPa）		0.1（试验压力0.25）
操作行程（mm）		220	220	290	300	350	350
配套电动装置型号		ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率（Kw）		0.55	0.55	0.75	0.75	1.1	1.5
额定电流（A）	660V	1.39	1.39	2	2	2	2.6
额定电流（A）	380V	2.2	2.2	2.62	2.62	4	4.12

主要毗连尺寸及相关参数

阀门型号	DN		D		D1		D2		D3		d		H1		h1		h2		h3		h4
PXWII（I）-400	400		540		495		90		120		35		1066		250		462		523		1250
PXWII（I）-500	500		640		600		90		120		35		1066		300		512		673		1250
PXWII（I）-600	600		760		705		90		135		45		1066		350		602		768		1250
PXWII（I）-800	800		960		920		90		135		45		1066		450		702		868		1250
PXWII（I）-1000	1000		1160		1120		110		160		50		1315		550		842		1119		1500
PXWII（I）-1200	1200		1450		1380		110		160		50		1315		600		1010		1300		1500

阀门型号	a1	a2		b1		b2		C		C1		C2		n×d1		n×d2		n×d3		n×d4
PXWII（I）-400	300	300		400		400		410		260		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-500	300	300		400		400		470		340		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-600	300	300		400		400		520		360		80		4×ф19		2×ф19		4×ф17		20×ф25
PXWII（I）-800	300	300		400		400		625		460		80		4×ф19		2×ф19		4×ф17		24×ф30
PXWII（I）-1000	400	400		500		500		720		560		100		4×ф19		2×ф19		6×ф22		27×ф30
PXWII（I）-1200	400	400		500		500		820		660		100		4×ф19		2×ф19		6×ф22		30×ф30

关于尺寸的使用说明

H（mm）		5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
	PXWII（I）－600/800	3497	2997	2497	1997
	PXWII（I）－1000/1200	3100	2600	2100	1600
