闸阀知识阀门首页 > 阀门知识 > 闸阀知识 >

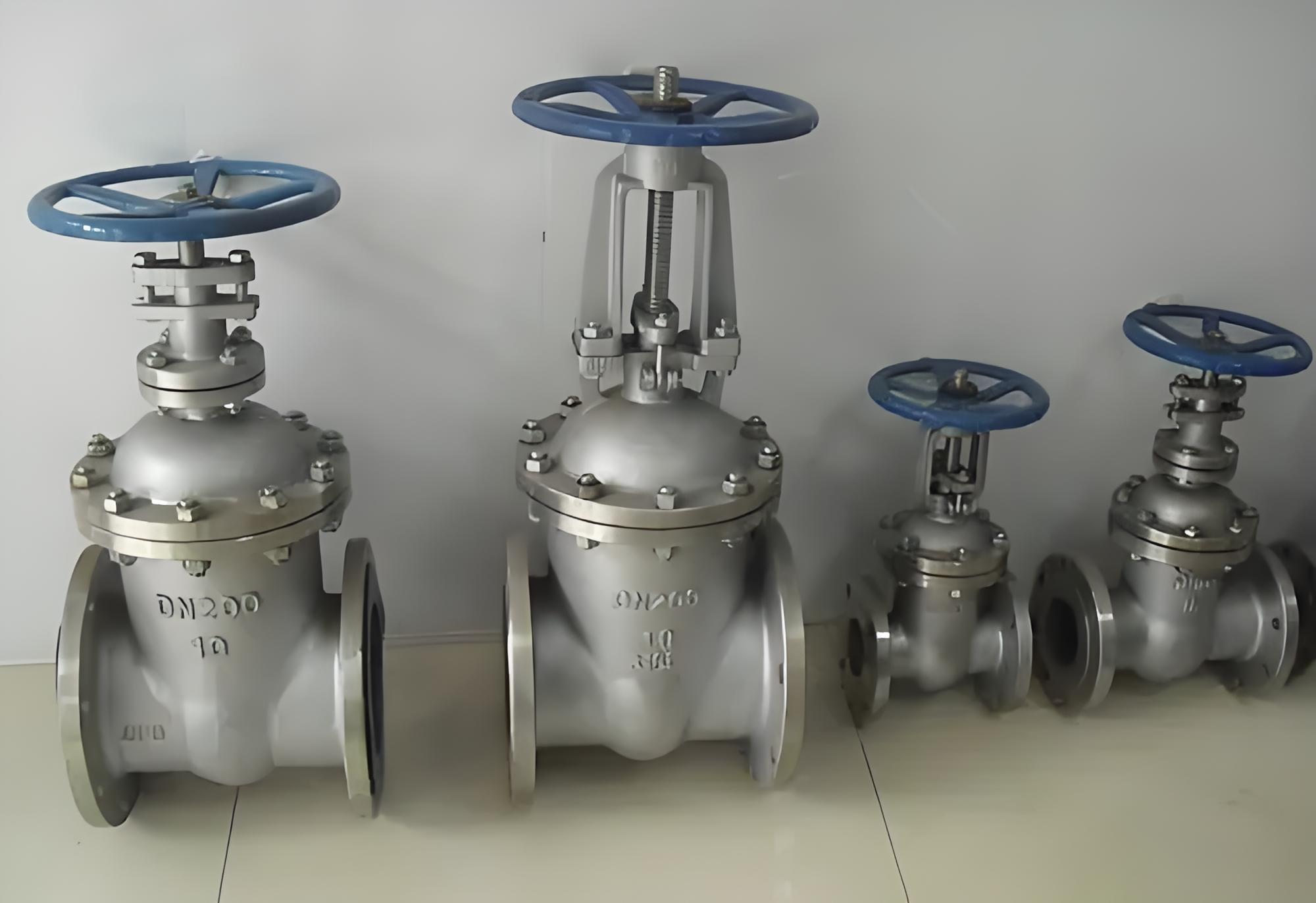

闸阀Z41H-10C DN80法兰毗连的产品介绍及生产厂家

[ 2024-11-06 ]

‌Z41H-10C闸阀‌是一种常用的低压闸阀，，其型号中的字母和数字划分代表差别的寄义：

  • ‌Z‌：代表阀门种别，，即闸阀。。。。
  • ‌4‌：代表毗连方法，，即法兰毗连。。。。
  • ‌1‌：代表结构形式，，即明杆（升降杆）结构。。。。
  • ‌H‌：代表密封堆焊质料，，即不锈钢合金。。。。
  • ‌10‌：代表公称压力，，即1.0MPa。。。。
  • ‌C‌：代表阀体材质，，即碳素钢WCB‌。。。。

Z41H-10C闸阀适用于低温低压和高温高压的介质，，通常用于切断介质，，不可用于调理流量。。。。其优点包括：

  • ‌流体阻力小‌：密封面受介质的冲洗和侵蚀小。。。。
  • ‌开闭省力‌：启闭所需力矩较小。。。。
  • ‌介质流向不受限制‌：适用于介质向两偏向流动的环网管路。。。。
  • ‌结构简朴‌：制造工艺性好，，适用规模广‌。。。。

Z41H-10C闸阀的阀体质料为碳素钢WCB，，密封面接纳不锈钢合金堆焊，，具有优异的耐磨、耐高温、耐侵蚀性能。。。。毗连方法为法兰毗连，，适用于种种工程需要及用户要求‌。。。。
闸阀

装置使用

        1.装置前须检查阀门腔内和密封面等部位，，不允许有污物或砂粒附着；；；

        2.各毗连部位螺栓，，要求匀称拧紧；；；

        3.检查填料部位要求压紧，，既包管填料的密封性，，也要包管闸板开启无邪；；；

        4.用户在装置阀门前，，必需校对阀门型号，，毗连尺寸及注重介质流向，，包管与阀门要求一致性；；；

        5.用户在装置阀门时，，必需预留阀门驱动的须要空间；；；

        6.驱动装置的接线须按线路图举行；；；

        7.闸阀必需按期保养，，不得随意碰撞及挤压，，以免影响密封。。。。
阀

型号 公称压力MPa 试验压力MPa 事情温度 使用介质
密封 强度
Z41H-10 1.0 1.1 1.5 ≤100-200℃ 水、蒸汽、油
Z41W-10
Z41T-10

Z41H-10C闸阀主要零件质料

型号 阀体、阀盖、闸板 密封圈 阀 杆 填 料
Z41H-10 灰铸铁、铸钢

不锈钢		 碳钢、不锈钢
浸油石棉盘根

Z41W-10
Z41T-10
Z41T-16
Z41W-16
Z41H-16C
Z41T-16C
Z41W-16C

 Z41H-10C闸阀主要形状尺寸

口 径
DN(mm)		 Z41T-10 Z41-16(C)
L D H D0 L D H D0
40 165 145 300 160 240 345 200 160
50 180 160 300 180 250 355 240 180
65 195 180 340 180 265 375 240 180
80 210 195 360 200 280 435 280 200
100 230 215 400 200 300 500 320 200
125 255 245 500 240 325 615 360 240
150 280 280 550 240 350 675 360 240
200 330 335 620 320 400 750 400 320
250 380 390 700 320 450 970 450 320

本文问题：闸阀Z41H-10C DN80法兰毗连的产品介绍及生产厂家 本文地点：/tech-zhafa/5912.html

上一篇：闸阀Z41H-10C-DN125（阀芯：合金钢，，阀体，，碳钢） / 下一篇：汕头矿用隔爆型电动闸阀资料，，z941h矿用隔爆型电动闸阀
