电动阀门DN400闸板阀结构图

[ 2025-07-23 ]

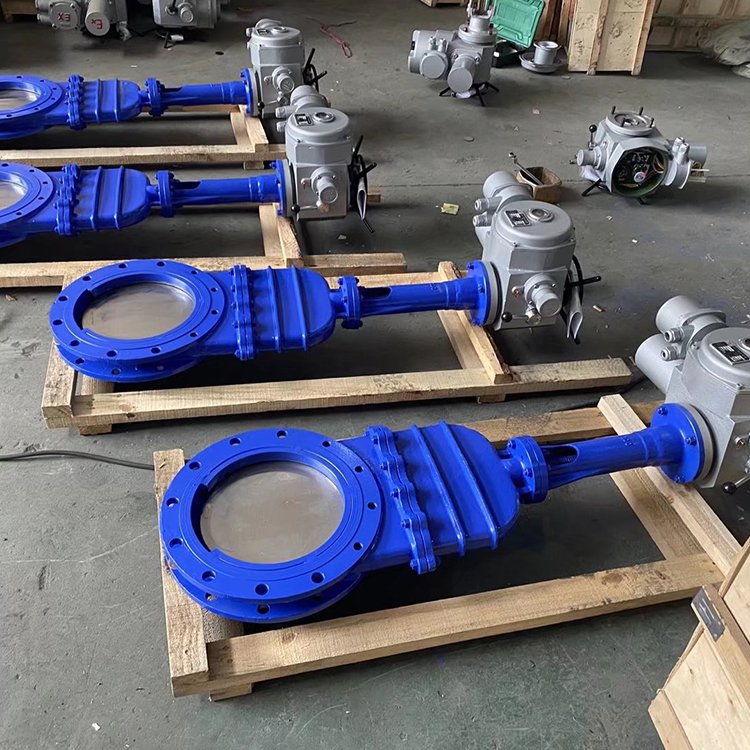

电动阀门DN400闸板阀主要应用于管道介质的截断控制，，，，其焦点特点包括：

结构特征

接纳电动驱动装置实现远程控制，，，，闸板作直线运动完成开启/关闭行动，，，，结构紧凑且占用空间小�。。�，，，特殊适合大口径管道使用。。。 ‌
闸阀

材质与适用场景

  • ‌阀体材质‌：通常接纳2520（310S）不锈钢或铸钢，，，，耐侵蚀性强。。。
  • ‌密封材质‌：密封面接纳硬质合金+氧化铝陶瓷，，，，耐磨性高。。。
  • ‌适用介质‌：适用于纸浆、污水、煤浆、灰渣等侵蚀性或磨损性介质。。。 ‌

性能参数

  • ‌公称压力‌：1.0~1.6MPa
  • ‌事情温度‌：≤1000℃
  • ‌毗连方法‌：法兰或对夹式
  • ‌执行标准‌：切合GB/T 12237等国家标准。。。 ‌

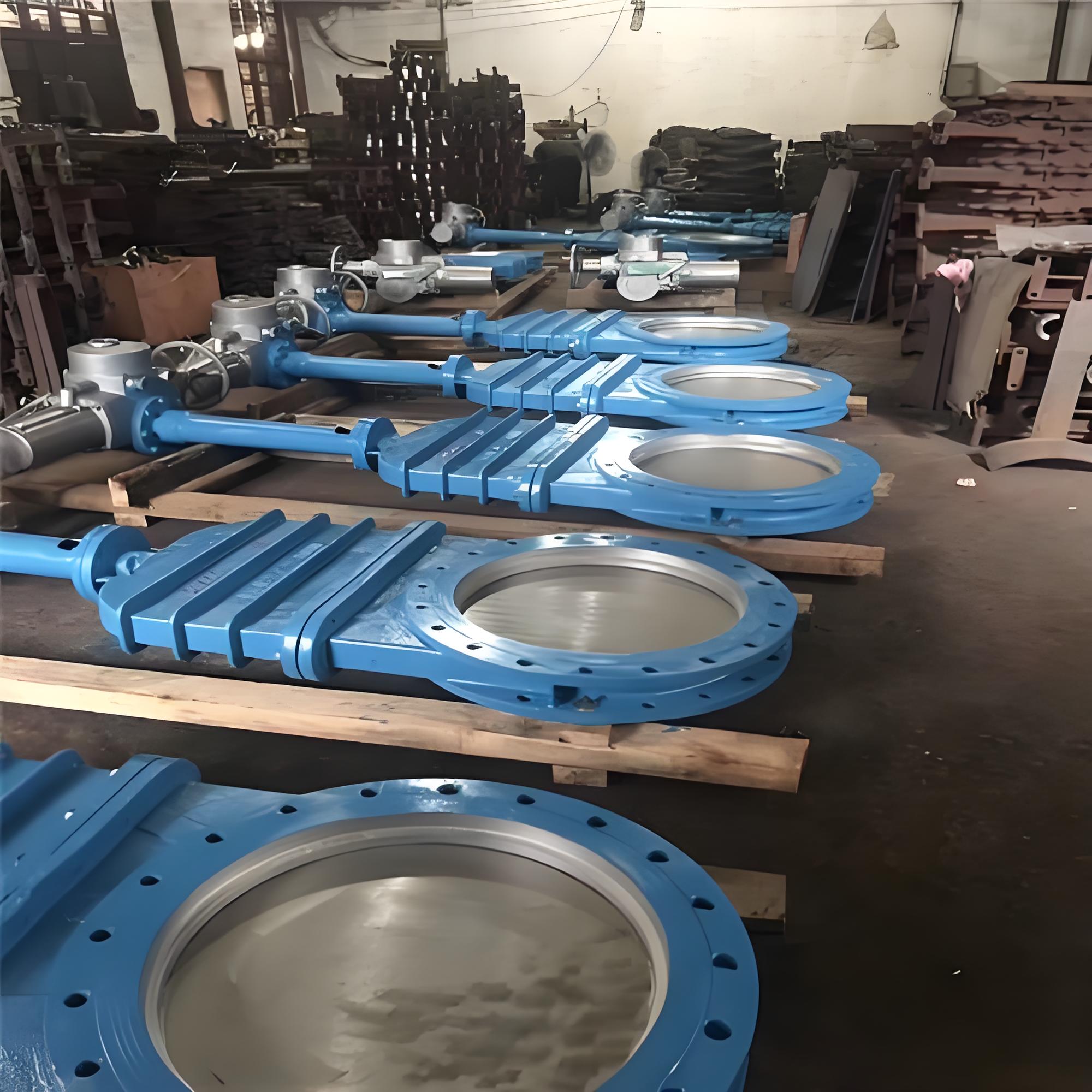

刀闸阀

主要生产厂家包括上海AG旗舰厅阀门集团有限公司 （型号PZ973H、X-10C）和 （型号Z941H-40C）。。。


电动阀门DN400闸板阀结构图是展示该类阀门内部结构及外部特征的主要手艺资料，，，，关于工程设计和装备选型具有主要参考价值。。。这种阀门普遍应用于供水、排水、石油、化工等领域，，，，其要害作用在于控制液体或气体流体的通断，，，，同时提供较低的流阻以知足高效作业需求。。。


从结构上剖析，，，，电动阀门DN400闸板阀主要由阀体、阀盖、闸板、阀杆、电动执行器以及密封组件等组成。。。阀体通常接纳高强度铸铁、球墨铸铁或铸钢材质，，，，以确保其在高压、高流量条件下的可靠性。。。阀盖与阀体通过螺栓或焊接形式相连，，，，形成密闭结构。。。

电动阀
闸板是电动闸板阀的焦点部件，，，，其平面形状通常为矩形或楔形，，，，可通过升降行动完成流体的启闭。。。闸板与密封面之间配有柔性密封垫片，，，，以确保阀门处于关闭状态时实现零走漏。。。阀杆则通过螺纹驱动闸板运动，，，，并与电动执行器直接毗连。。。为了增强耐侵蚀性，，，，阀杆外貌常接纳镀铬处置惩罚。。。


电动执行器是该阀门的主要驱动装置，，，，通过吸收电信号实现自动化操作。。。通常具备正反转功效，，，，可准确控制闸板的启闭速率和位置。。。别的，，，，执行器还具备手动操作装置，，，，便于在断电或紧迫状态下切换为手动控制模式。。。

DN400规格的阀门指的是公称直径为400毫米，，，，其较大的通径使其适合处置惩罚大流量的介质运输需求。。。通常情形下，，，，该阀门需针对现实工况举行装置尺寸、法兰标准、压力品级等数据简直认，，，，以确保知足工程要求。。。总而言之，，，，电动阀门DN400闸板阀的结构设计体现了高效和可靠的特点，，，，其结构图为手艺职员提供了主要的设计和维护依据。。。用户在使用历程中应严酷遵照相关手艺标准和操作规程，，，，以确保其长效运行和工程清静性。。。电动闸板阀
