止回阀知识阀门首页 > 阀门知识 > 止回阀知识 >

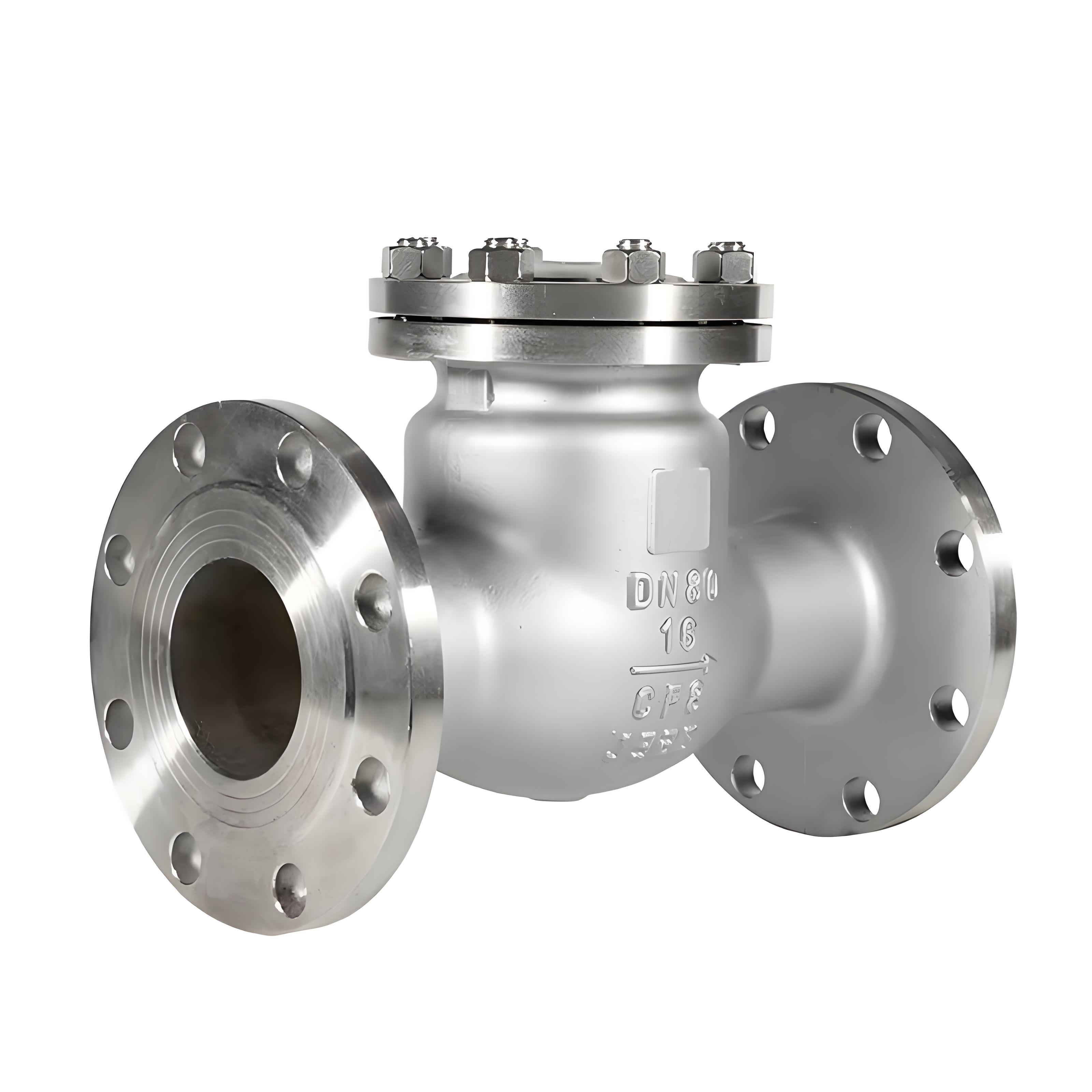

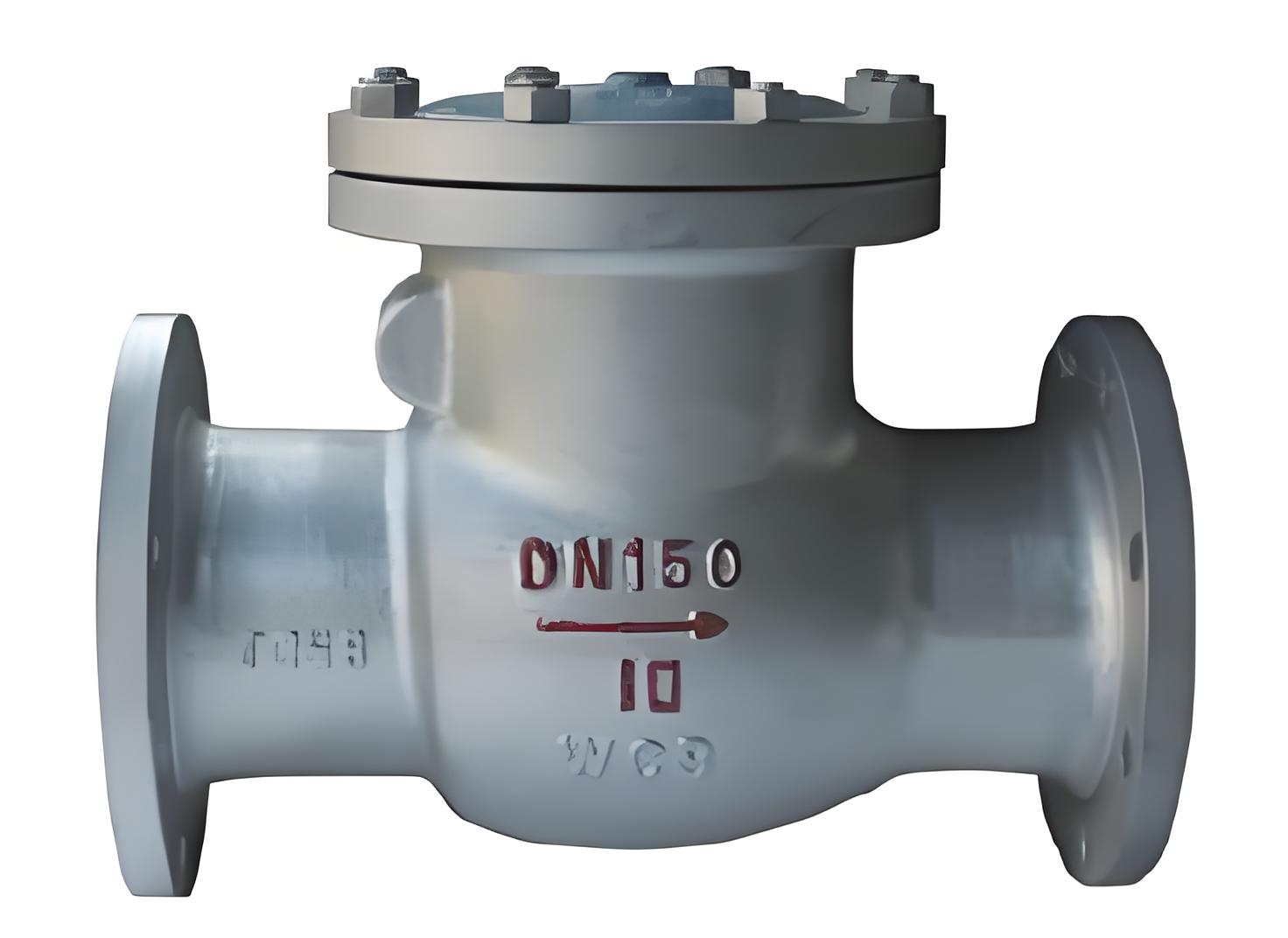

止回阀H44W-10 DN150止回阀H44W-10 DN125产品手艺参数

[ 2024-12-03 ]

止回阀H44W-10 DN150‌是一种自动阀门，，，，，，主要依赖介质自己的流动爆发的力来自动开启和关闭，，，，，，以避免介质倒流。。 。这种阀门普遍应用于水厂、电厂等需要避免介质倒流的场合‌。。 。
阀

适用规模和功效

止回阀的主要作用是避免介质在管道中倒流，，，，，，�；；；け煤偷缒钔凡换嵋蚪橹实沽鞫鸹�，，，，，，同时避免容器内的介质泄放。。 。它适用于种种工况的管路上，，，，，，如石油、化工、制药、电力等行业，，，，，，适用于水、油品、蒸汽、酸性介质等‌。。 。

结构特点

止回阀通常接纳旋启式结构，，，，，，阀瓣依赖介质流动的实力自动开启和关闭。。 。这种结构使得阀门在介质流动时能够顺畅开启，，，，，，而在介质反向流动时则能迅速关闭，，，，，，确保介质的单向流动‌。。 。

材质和毗连方法

止回阀H44W-10 DN150通常接纳不锈钢材质，，，，，，毗连方法为法兰毗连。。 。不锈钢材质具有优异的耐侵蚀性和较高的强度，，，，，，适用于多种工业情形‌。。 。

价钱信息

止回阀H44W-10 DN150的价钱因供应商和购置数目差别而有所转变。。 。
止回阀

法兰式旋启式止回阀-H44H主要尺寸及重量

公称通径
DN/mm		 PN40 尺寸 /mm 重量 /㎏
L D D1 D2 D6 b Z-фd D3 H
50 230 160 125 100 88 20 4-ф18 185 172 20
65 290 180 145 120 110 22 8-ф18 210 182 30
80 310 195 160 135 121 22 8-ф18 210 192 35
100 350 230 190 160 150 24 8-ф23 260 217 50
125 400 270 220 188 176 28 8-ф25 295 250 75
150 480 300 250 218 204 30 8-ф25 330 270 105
200 550 375 320 282 260 38 12-ф30 390 320 160
250 650 445 385 345 313 42 12-ф34 445 356 240
350 850 570 510 465 422 52 16-ф34 615 518 352


法兰式旋启式止回阀-H44H结构特点：
旋启式止回阀的接纳内装摇臂旋启式结构，，，，，，阀门的所有启闭件都装于阀体内部，，，，，，不穿透阀体，，，，，，除了中法兰部位用密封垫片和密封环外，，，，，，整体没有外漏点，，，，，，杜绝阀门外泄的可能。。 。

旋启式止回阀摇臂和阀瓣毗连处接纳球面毗连的结构，，，，，，使得阀瓣在360C规模内有一定的自由度，，，，，，有适当的微量位置赔偿。。 。

法兰式旋启式止回阀-H44H标准规范：
设计制造标准：GB/T 12236-2008
结构长度标准：GB/T 12221-2005
毗连法兰标准：GB/T 9113
压力温度品级：GB/T 12224-2005
试验磨练标准：GB/T 13927-2008

法兰式旋启式止回阀-H44H主要性能规范

型号 公称压力
PN/MPa		 试验压力
PS(MPa)		 事情温度
（℃）		 适用介质 事情温度（℃）
壳体 密封 120 200 350 425 450 350
zui高事情压力　P/MPa
H44Y-4DI 4.0 6.0 4.0 ≤550 水、蒸汽、油品 - 4.0 4.0 3.4 - 1.0
H44M－4O ≤450 二甲乙苯 - - - - 1.8 -
H44Y－40P ≤120
H44W-40P -20～150 苯菲尔溶液 3.7 - - - - -
H44W-40R -20～150 硝酸类 - - - - - -
H44Y－40P1 ≤550 醋酸类 - - - - - -
H44W-40P1 蒸气、空气、油品 - 4.0 - - - 2.2
H44Y-64P1 5.1 9.6 6.4 - 4.0 - - - 2.2
H44Y-64I 水、蒸气、油品 - 6.4 - - - 3.6
- - 5.3 4.6 - 1.6

法兰式旋启式止回阀-H44H零件质料与工况：

型号 H44H-16C～250 H44W-16P～250
事情压力（MPa） 1.6～25
适用温度（℃） ≤425 ≤150
适用介质 水、蒸汽、油品 弱侵蚀性介质
质料 阀体、阀盖、阀瓣 碳素钢 铬镍钛不锈钢
密封面 碳钢堆焊铁基合金 本体密封


零件名称 阀体、阀盖、摇杆 阀瓣 销轴 螺栓 螺母 垫片
H44Y-4DI H44Y-64I 铬钼铸钢 铬钼钛铸钢 铬不锈钢 铬钼钒钢 铬钼钢   不锈钢带与石棉板 聚四氟乙烯
H44M-4O 碳素铸钢 优质碳钢
H44Y/W-40P 铬镍钛铸钢 铬镍钢 不锈钢
H44W-40R 铬镍钛铸钢 - 聚四氟乙烯
H44Y/W-40P1 铬镍钛耐热钢 -
