阀门电动装置dzw30-24说明书及内部原理图

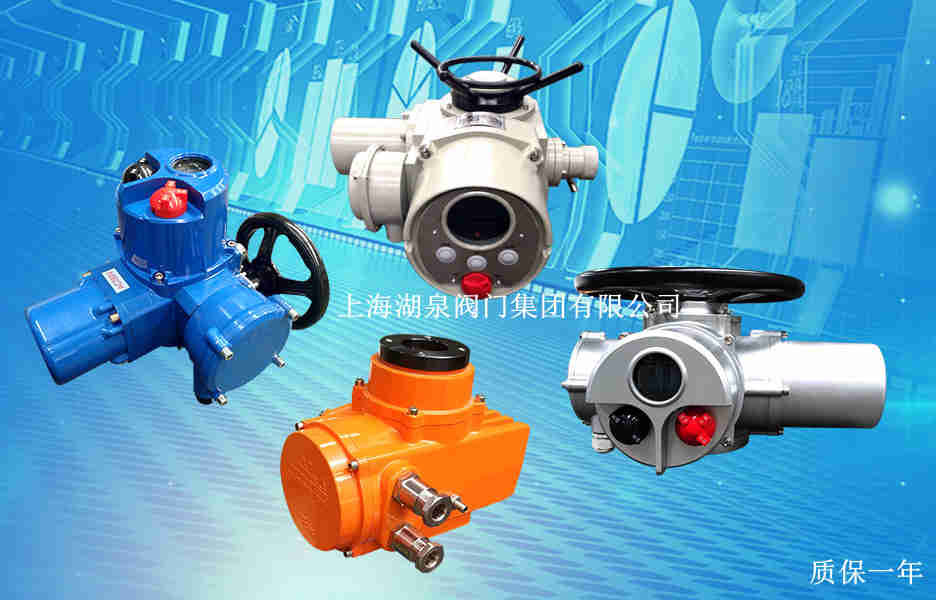

多回转阀门电动装置，， ，，，，简称为Z型电装，， ，，，，是阀门实现开启、关闭或调理控制的驱动装备。 。。Z型电装适用于闸阀、阻止阀、隔膜阀、柱塞阀、节约阀、水闸门等。 。�？？？？？？捎糜诿鞲朔В�， ，，，，也可用于暗杆阀。 。。 本系列电装具有功效全、性能可靠、控制系统*、体积小、重量轻、使用维护利便等特点。 。�？？？？？？啥苑攀笛樵犊亍⒓睾妥远刂�。 。。普遍用于电力、冶金、石油、化工、造纸、污水处置惩罚等行业。 。。本产品的性能切合JB/T8528-1997《通俗型阀门电动装置手艺条件》的划定。 。。隔爆型的性能切合GB3836.1-2000《爆炸性气体情形用电气装备第1部分：通用要求》，， ，，，，GB3836.2-2000《爆炸性气体情形用电气装备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置手艺条件》的划定。 。。多回转电动装置按防护类型分：有户外型和隔爆型 ；；；；；按控制方法分：有通例型、整体型和整体调理型 ；；；；；按毗连型式分：有转矩型、电站型和推力型。 。。
形状和形状尺寸见表3和图1表
|
型号 |
H |
H1 |
L1 |
L2 |
L3 |
F |
F1 |
F2 |
F3 |
F4 |
ΦD |
|
Z5 |
271 |
96 |
158 |
226 |
249 |
158 |
259 |
|
310 |
|
316 |
|
Z10~Z30 |
316 |
130 |
200 |
238 |
295 |
200 |
255 |
317 |
349 |
374 |
400 |
|
Z45/Z60 |
415 |
195 |
277 |
277 |
394 |
230 |
275 |
391 |
369 |
394 |
460 |
|
Z90/Z120 |
453 |
195 |
281 |
281 |
412 |
278 |
310 |
426 |
404 |
429 |
556 |
|
Z180/Z250 |
585 |
250 |
320 |
320 |
474 |
295 |
360 |
476 |
455 |
476 |
320 |
|
Z350/Z500 |
717 |
280 |
399 |
399 |
1076 |
433 |
417 |
442 |
417 |
542 |
565 |
注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型
注2：F1为户外型 F2为隔爆型 F3为整体型
F4为整体隔爆型/整体调理隔爆型
转矩型毗连尺寸
|
型号 |
转矩型JB2920 |
|||||||||||
|
法兰号 |
D |
D1 |
D2 (H9) |
h1 |
f |
h |
d1 |
d2 |
d |
n |
α |
|
|
Z5/Z10/Z15 |
2 |
145 |
120 |
90 |
2 |
4 |
8 |
30 |
45 |
M10 |
4 |
45° |
|
2I |
115 |
95 |
75 |
6 |
26 |
39 |
M8 |
|||||
|
Z20/Z30 |
3 |
185 |
160 |
125 |
10 |
42 |
58 |
M12 |
||||
|
3I |
145 |
120 |
90 |
8 |
30 |
45 |
M10 |
|||||
|
Z45/Z60 |
4 |
225 |
195 |
150 |
5 |
12 |
50 |
72 |
φ18 |
|||
|
Z90/Z120 |
5 |
275 |
235 |
180 |
14 |
62 |
82 |
φ22 |
||||
|
5I |
230 |
195 |
150 |
12 |
50 |
72 |
φ18 |
|||||
|
Z180/Z250 |
7 |
330 |
285 |
220 |
3 |
6 |
16 |
72 |
98 |
φ26 |
||
|
Z350/Z500 |
8 |
380 |
340 |
280 |
20 |
83 |
118 |
φ22 |
8 |
22.5° |
||
推力型毗连尺寸
|
型号 |
推力型GB12222 |
|||||||||
|
法兰号 |
D |
D1 |
D2 (f8) |
f |
d1 max |
d |
L |
n |
α |
|
|
Z5/Z10/Z15 |
F10 |
125 |
102 |
70 |
3 |
T28 |
M10 |
40 |
4 |
45° |
|
Z20/Z30 |
F14 |
175 |
140 |
100 |
4 |
T36 |
M16 |
55 |
||
|
Z45/Z60 |
F16 |
210 |
165 |
130 |
5 |
T44 |
M20 |
70 |
||
|
Z90/Z120 |
F25 |
300 |
254 |
200 |
T60 |
M16 |
90 |
8 |
22.5° |
|
|
Z180/Z250 |
F30 |
350 |
298 |
230 |
T70 |
M20 |
110 |
|||
|
Z350/Z500 |
F35 |
415 |
356 |
260 |
T80 |
M30 |
150 |
|||
1、本电动装置的装置形式无原则要求，， ，，，，但电机处于水平状态，， ，，，，电气箱盖处于水平或笔直向上状态为推荐装置形式，， ，，，，这样有利于润滑、调试、维护和手动操作 ；；；；；
2、装置时应包管维修检查职员拆卸各部件所需的空间 ；；；；；
3、装置与阀门毗连的牙嵌轴向间隙不少于1~2mm ；；；；；
4、与阀门毗连的螺栓不得低于8.8级 ；；；；；
5、当用于明杆阀门时，， ，，，，应检查阀杆伸出量与阀杆护套的长度是否相符 ；；；；；
6、当需要拆卸时，， ，，，，应先将手下手轮旋转数圈，， ，，，，在阀门稍开状态下举行 ；；；；；
7、装置、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，， ，，，，并应在隔爆面上涂防锈油，， ，，，，电气罩盖应盖严紧固，， ，，，，以防雨水或潮气进入 ；；；；；
8、视窗不得与硬物碰撞 ；；；；；
9、本电动装置为短时势情制，， ，，，，一连事情时间不得凌驾铭牌规范时间 ；；；；；
10、阀门不经常使用时，， ，，，，应按期检查保养并操作运行，， ，，，，建议每月至少一次，， ，，，，运行时间不凌驾10分钟。 。。
