产品名称：bd941w-1c防爆透风电动蝶阀[ 2021-09-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、bd941w-1c防爆透风电动蝶阀产品介绍

上海AG旗舰厅阀门集团有限公司电动通风蝶阀是由电动执行机构和透风蝶阀组成，，，，，接入220V电压即可控制阀门的开关，，，，，也可以接入控制模浚�？？�，，，，，输入控制信号4-20mA或1-5V DC举行控制。。。。接纳与阀体相同质料加工成密封圈，，，，，其适用温度随阀体选材而定，，，，，公称压力≤0.6MP工，，，，，一样平常适用工业、冶金等管道作透风调理介质流量之用。。。。阀体上设置油密封挡圈，，，，，密封副之间无可见间隙，，，，，走漏率小。。。。该阀接纳钢板焊接制造，，，，，具有结构尺寸短，，，，，重量轻，，，，，装置利便等特点。。。。该电动蝶阀阀蝶板与阀体间的膨胀间隙大，，，，，能有用避免因热涨冷缩造成的卡死征象。。。。本阀可配备多种驱动装置，，，，，如电动装置、气动装置、蜗轮传动装置、手动装置。。。。

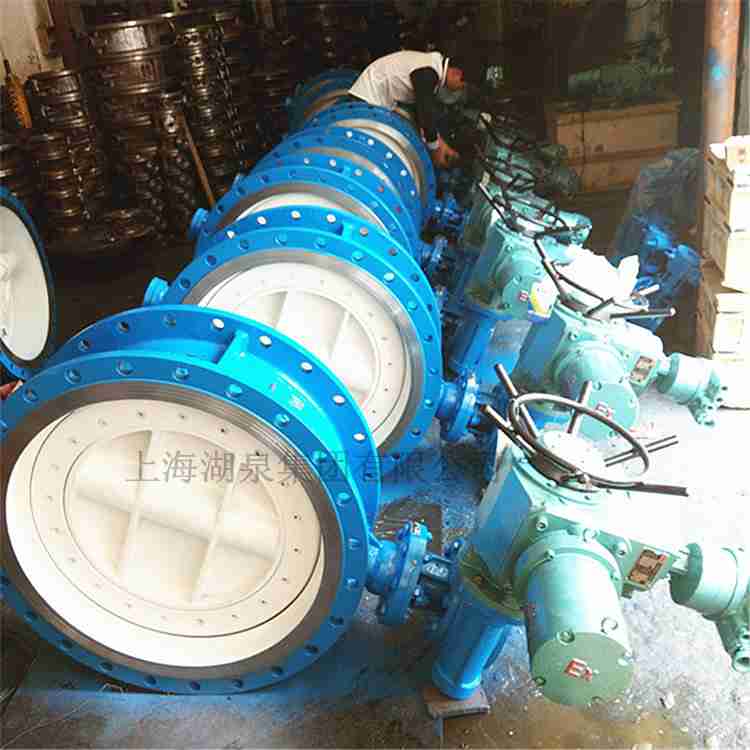

bd941w-1c防爆透风电动蝶阀

二、bd941w-1c防爆透风电动蝶阀产品手艺参数

电动透风蝶阀执行机构：控制方法：电动控制（电源驱动）介质温度：-40℃～+450℃（钢板卷焊），，，，，+450℃以上（不锈钢板卷焊）转角规模：0-90度流量特征：近似百分比法兰标准：GB/T9115-2000钢制管法兰焊接标准执行机构：可配角行程系列电动执行机构控制方法：通俗开关型（无源触点开关型）、调理型（输入输出4-20mA）电动透风蝶阀性能指标：项目：指标值基本误差%：±2.5 回差%：2.0 死区%：3.0 始终点误差%：±2.5 额定行程误差%：+2.5 允许走漏量1/h：2×10-2×阀额定容量。。。。

防爆电动蝶阀凭证的隔离防爆国家标准划定设计、接纳隔爆型外壳制成的隔爆型电动执行器、防爆标记为 Ex d ⅡB T4 Gb蝶板的流线形设计，，，，，使流体阻力损失小。。。。浚�？？梢栽怂湍嘟�，，，，，在管道口积贮液体zui少。。。。低压下，，，，，可以实现优异的密封，，，，，调理性能好，，，，，具有结构简朴、体积小、重量轻、质料耗用省，，，，，装置尺寸小，，，，，开关迅速、90°往复回转，，，，，驱动力矩小等特点，，，，，电动蝶阀用于截断、接通、调理管路中的介质，，，，，具有优异的流体控制特征和关闭密封性能。。。。防爆电动蝶阀的优点：1、防爆电动蝶阀主要结构由型防爆电动执行器和阀门毗连，，，，，电压AC220V或AC380V，，，，，适用于易燃易爆场合。。。。也可输入4-20mADC信号及电源控制阀门的开度，，，，，实现对压力、流量、温度、液位等参数的调理。。。。

三、bd941w-1c防爆透风电动蝶阀产品参数

公称压力	0．1MPa	0．25Mpa
壳体试验压力	0．15MPa	0．375Mpa
允许介质流速	≤25m/s
适用温度	≤300℃ ≤420℃ ≤550℃
走漏率	≤1％
适用介质	空气、含尘烟气

四、bd941w-1c防爆透风电动蝶阀产品主要零部件

零件名称	阀体	阀板	阀轴
质料	碳钢	碳钢	碳钢、不锈钢

五、bd941w-1c防爆透风电动蝶阀产品主要性能参数

公称压力（MPa)	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	走漏率	3%

六、bd941w-1c防爆透风电动蝶阀产品形状尺寸

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22
