电动蝶阀的型号和结构详细图解

[ 2022-06-22 ]
蝶阀、电动蝶阀的型号和结构详细图解我们常见的蝶阀型号如下：透风蝶阀的型号： D341H、D341W；；；；； 三偏心对夹硬密封蝶阀的型号： D73H、D373H、D673H、D973H；；；；； 中线蝶阀的型号： D41X、D341X、D641X、D941X；；；；； 中线对夹蝶阀的型号： D71X、D371X、D671X、D971X。。。。。电动蝶阀的型号:D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W等。。。。。
电动阀

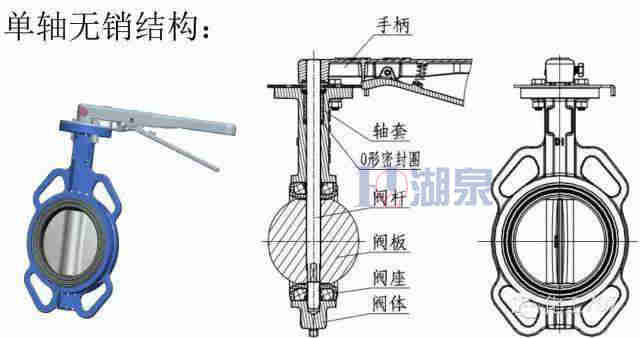

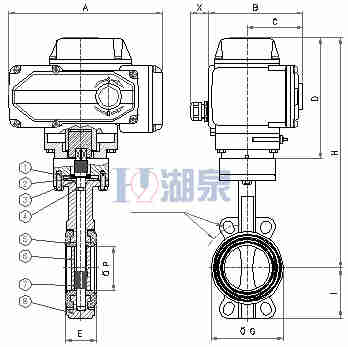

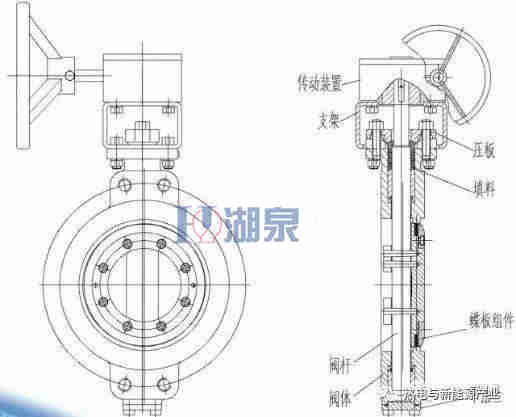

电动蝶阀结构图 、电动蝶阀毗连方法主要有：法兰式和对夹式；；；；；电动蝶阀密封形式主要有：橡胶密封和金属密封。。。。。按结构形式分电动蝶阀结构图 电动蝶阀是应用在自动控制系统中的一种调理阀装置。。。。。该电动阀的控制原理是可以凭证电源的信号来起到对阀门的关闭举行主导和控制。。。。。在高温高压工况下,仍具有稳固的密封性能.它的特殊密封系统可包管从超低温至超高温各温度规模都具有较高的密封性能蝶阀主要由阀体、阀杆、碟板和密封圈组成，，，阀体呈圆筒形，，，轴向长度短，，，内置碟板。。。。。

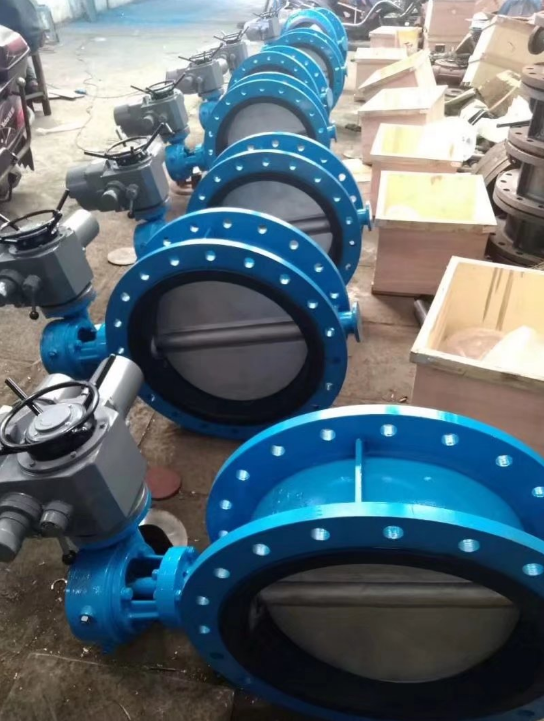

电动蝶阀
我们常讲的蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调理流体通道的一种电动阀门，，，蝶阀的蝶板装置在管道的直径偏向上，，，在蝶阀阀体圆柱形通道内，，，通过圆盘形蝶板绕着轴线旋转，，，旋转角度为0°~90°之间，，，党旋转到90°时，，，它的阀门则程全开状态，，，改变碟板的偏转角度，，，就可以控制介质的流量。。。。。
电动蝶阀型号
因此我们在选择电动蝶阀时，，，应充分思量管路系统受压力损失的影响，，，还应该思量关闭时蝶板遭受管道介质压力的结实性。。。。。另外还必需思量在高温下弹性阀座质料所遭受事情温度的限制。。。。。电动蝶阀的结构长度和总体高度较小�。。。。�，，开启和关闭速率快，，，它具有优异的流体控制特征等特点，，，电动蝶阀的结构原理最适合制作大口径电动阀门。。。。。当要求电动蝶阀作控制流量使用时，，，最主要的是准确选择电动蝶阀的尺寸和类型，，，使之能够适外地、有用地事情。。。。。
本文问题：电动蝶阀的型号和结构详细图解 本文地点：/tech-diefa/3567.html
