电动蝶阀D971X-16/DN100型号规格及结构详细图解

[ 2022-06-23 ]
上海AG旗舰厅阀门集团有限公司电动蝶阀D971X-16/DN100型号规格及结构详细图解型号D971X-16P结构形式笔直板式 口径40-1200公称通径50 装置尺寸50规格40-1200 D971X-16P DN100 不锈钢304电动带阀位信号反响软密封蝶阀 D971X电动对夹式软密... D971X-16 DN100电动软密封蝶阀产品概述 本公司的D971X电动软密封蝶阀是接纳一体化结构,接入220VAC电源即可控制运转,也可以加入控制模浚�？？？？�,输入控制信号(4-20mADC或1-5VDC)举行调理控制... 用一体化结构，，，接入220VAC电源即可控制运转，，，也可以加入控制模浚�？？？？�,输入控制信号（4-20mADC或1-5VDC）举行调理控制。。 。 。。。它具有功效强，，，体积�。。 。 。。。�，，轻自制人，，，性能可靠，，，配套简朴元，，，流通能力大等优点。。 。 。。。
 电动蝶阀D971X-16
AG旗舰厅阀门D971X-16Q电动蝶阀在工业自动化控制领域中起到很大的作用。。 。 。。。它属于电动阀门和电动调理蝶阀中的一个品种。。 。 。。。它普遍用于纺织、电站、石油化工、供热制冷、冶金、轻工、环保等行业。。 。 。。。D971X-16电动对夹式蝶阀 DN40 50 65 80 100 125 150 电动阀门—手机控制D971X-16电动对夹式蝶阀 DN40 50 65 80 100 125 150 电动阀门不锈钢 毗连形式 法兰 结构形式 笔直板式 公称通径 10 3C阀门种别 工业 规格 DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN500电动蝶阀D971X-16 ... 型号 D971X-16Q-DN100 、电动蝶阀D971X-16Q产品明: 对夹式软密封电动蝶阀,结构紧凑,密封可靠,使用寿命长,普遍用于水厂、电厂、钢厂、造纸、化工等装备上。。 。 。。。

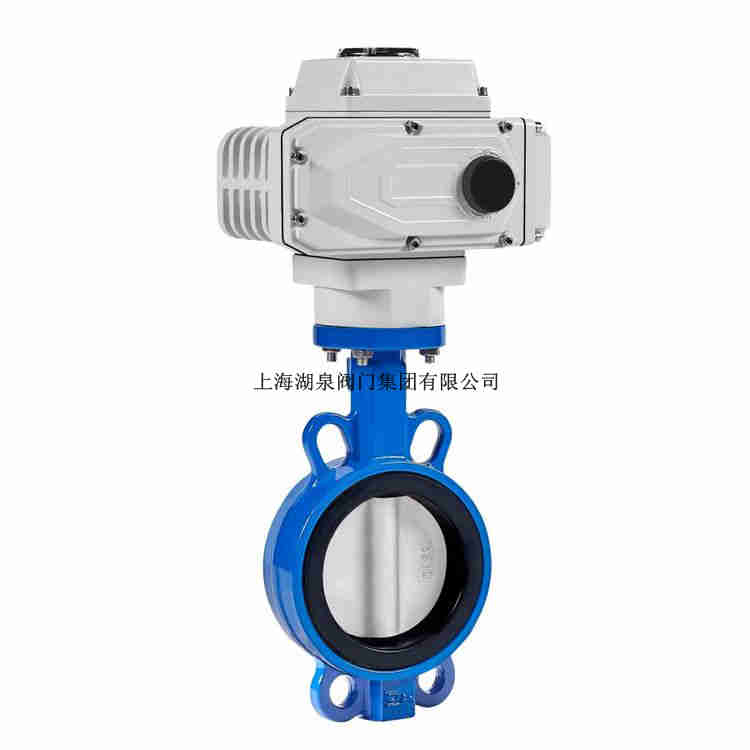

 电动蝶阀dn100
电动蝶阀D971X-16/DN100型号规格及结构详细图解主要手艺参数
公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、自然气、油品及弱侵蚀性流体
走漏率 切合GB/T13927-92标准
驱动方法 蜗轮传动、电动、气动、液动

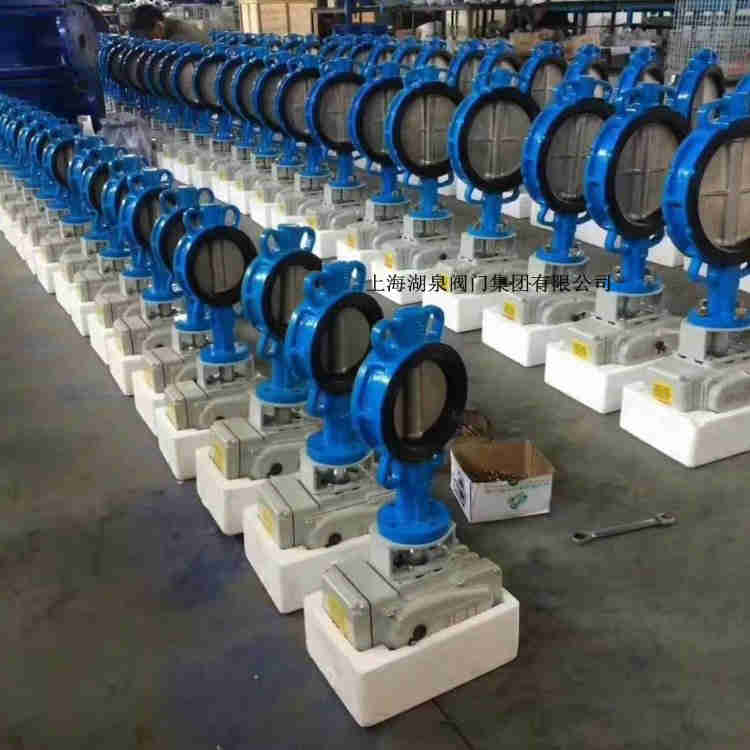

 电动蝶阀厂家
电动蝶阀D971X-16/DN100型号规格及结构详细图解主要零部件质料
零件名称 质料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

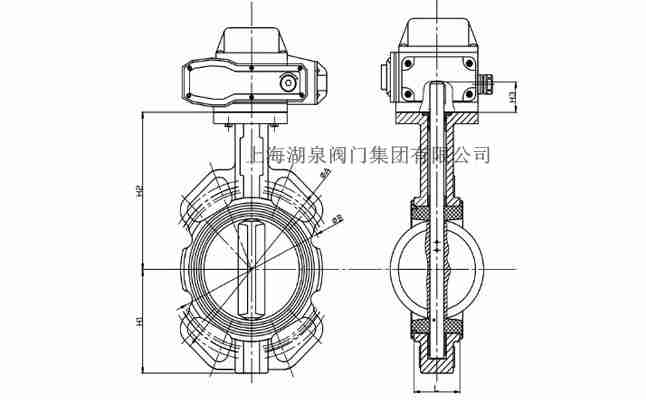

 电动蝶阀D971X-16/DN100型号规格及结构详细图解主要形状尺寸
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-Фd DO n-Фd DO n-Фd
50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 60 164 843 325 245 280 8-18 295 8-22 295 8-22
250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
