三相电动闸阀接线、六根线用什么型号电缆

[ 2021-05-10 ]
 三相电动闸阀接线、六根线用什么型号电缆呢？？？？？我们首先要弄清晰种种标识代表的意思，，，，再弄懂连线要领，，，，再学会看差别样式的图就可以了。。。。电动阀门执行器按电源电压一样平常可分交流（AC110V、AC220V、AC380V），，，，直流（DC24V、DC12V），，，，按控制方法分为有源开关式、无源开关式、电位计型、调理型等。。。。通过下差别的接线图：
1、有源开关式，，，，通俗开关型带有源灯指示接线图
2、无源开关式，，，，开关型无源触点型带反响接线图
3、开度式电位计型，，，，开关型带开度式接线图
4、智能调理式，，，，输入输出4-20mA，，，，智能调理型接线图
5、交流AC380V，，，，带无源触点反响，，，，380V电源接线图

上海AG旗舰厅阀门有限公司六线制电动阀所配精小型电动执行器分为开关式和调理式，，，，并由驱动开关控制和信号反响控制组成。。。�？？？？？厥搅咧频缍У牧鼋酉叨俗庸π�1、2、3为驱动控制，，，，4、5、6为信号反响控制 ；； 1、2接通时，，，，阀门翻开，，，，同时坚持4、5形成回路，，，，反响电动阀开到位信号 ；； 1、3接通时，，，，阀门关闭，，，，同时坚持4、6形成回路，，，，反响电动阀关到位信号。。。。两种功率的，，，，划分是220V和380V的，，，，他们的电动阀接线图有各自的特征，，，，下面我们详细的解说这两者的区别吧。。。。（电动阀的控制原理）220V和380V电动阀接线图的区别由于两种之间的电压差别，，，，所接纳的接线方法也是不尽相同的。。。。着实大的区别就是电压上的区别。。。。220V是相线(前方)和地线(零线)之间的电压，，，，380V是三相电路中的恣意两根相线(前方)之间的电压 。。。。（220V电动阀接线图）从发电厂运送到市里的电力经由变压器后就是三相四线电.你可以发明电杆上并排挂着四根电线,其中有一根是零线,术语叫中性线(N),其余三根线叫前方.两根前方间电压是380V,一根零线(N)与恣意一根前方间电压是220V.若是你生涯在都会的大楼,你还可以看到三根前方和一根零线被合理的分派到各个单位.若是你住的那单位空调等电器装备特别的多,电力负荷过大,用电压表丈量电压显着比其它用电量小的单位楼电压要低些.严重的造成电器不可正常启动和运转.
三相电动闸阀
有6个接线柱的三相异步电机，，，，通常是用于把电机的3个绕组即6个断头，，，，通过接线柱上上的端子毗连成两种接法，，，，也就是星形将接法和三角形接法。。。。 看一下实物电机接线柱的接线
下图我是在网络上随便找的一个电机接线盒接线柱的接线图，，，，我举行了标注： 这就是电机内接线盒的图片，，，，可以看到通常就是U1,V1,W1, U2, V2, W2,这样的６个接线柱，，，，图的左边圆圈①处，，，，我用紫色线框框出来的W2，，，，U2，，，，V2这个3个接线柱是被铜片毗连起来了，，，，由此就组成了星形毗连。。。。 图片的右侧圆圈②处，，，，W2和U1被一个铜片毗连，，，，U2和V1被一个铜片毗连，，，，V2和W1被一个铜片毗连，，，，这样三个绕组的首尾想毗连起来，，，，由此组成了三角型毗连。。。。 从这个图片上还能获得的信息是3KW以下功率的三相异步电机是建议将绕组毗连成星形接法，，，，而3KW以上功率的三相异步电机电机是建议接成三角形接法的。。。。

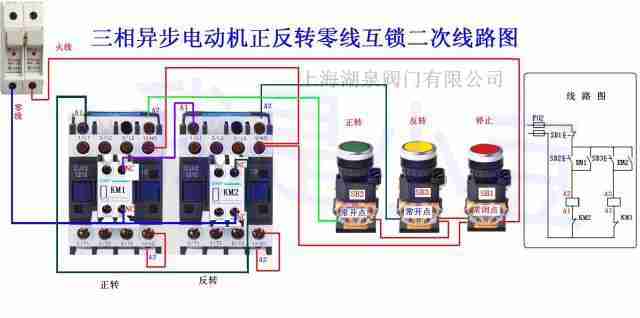

路图：主电路电源进断路器QS然后到KM1，，，，到热继电器FR到电机，，，，需要注重的是KM2主电路，，，，改变其中两项的相序从而改变电机转向。。。。恣意改变两根即可。。。。电路运行演示：合上电源电源导入KM1----KM2主触点，，，，同时到阻止常闭，，，，到启动按钮�？？？？？�。。。。转：按下启动按钮SB2接触器得电吸合，，，，接触器主触点闭合，，，，辅助触点闭合接触器自锁，，，，电机正转运行。。。。同时接触器KM1常闭断开，，，，此时即便按下启动按钮SB3也无法启动KM2。。。。阻止：按下阻止按钮SB1整个电路失电。。。。反转：按下启动按钮SB3接触器KM2得电吸合，，，，接触器KM2主触点辅助触点闭合，，，，同时常闭断开形成了对KM1互锁。。。。电机反转运行，，，，阻止按线阻止按钮，，，，接触器失电。。。。整个电路失电。。。。
 电动闸阀
三相异步电念头的三相定子绕组每相绕组都有两个引出线头。。。。一头叫做首端 ，，，，另一头叫最后。。。。划定第一相绕组首端用D1体现，，，，最后用D4体现 ；；第二相绕组首端用D2体现，，，，最后用D5体现 ；；第三相绕组首最后划分用D3和D6来体现。。。。这六个引出线头 引入接线盒的接线柱上，，，，接线柱响应地标出D1～D6的标记，，，，见图（1）。。。。三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，，，，星形接法是将三相绕组的最后并联起来，，，， 即将D4、D5、D6三个接线柱用铜片连结在一起，，，，而将三相绕组首端划分接入三相交流 电源，，，，即将D1、D2、D3划分接入A、B、C相电源，，，，如图（2）所示。。。。而三角形接规则是将第一相绕组的首端D1与第三相绕组的最后D6相毗连，，，，再接入一相电源 ；；第二相绕组的 首端D2与第一相绕组的最后D4相毗连，，，，再接入第二相电源 ；；第三相绕组的首端D3与第二相绕组的最后D5相毗连，，，，再接入第三相电源。。。。即在接线板上将接线柱D1和D6、D2和D4、D3和D5划分用铜片毗连起来，，，，再划分接入三相电源，，，，
