减压阀Y43H-16C DN50减压阀Y43H-16C DN100手艺参数

[ 2025-01-07 ]

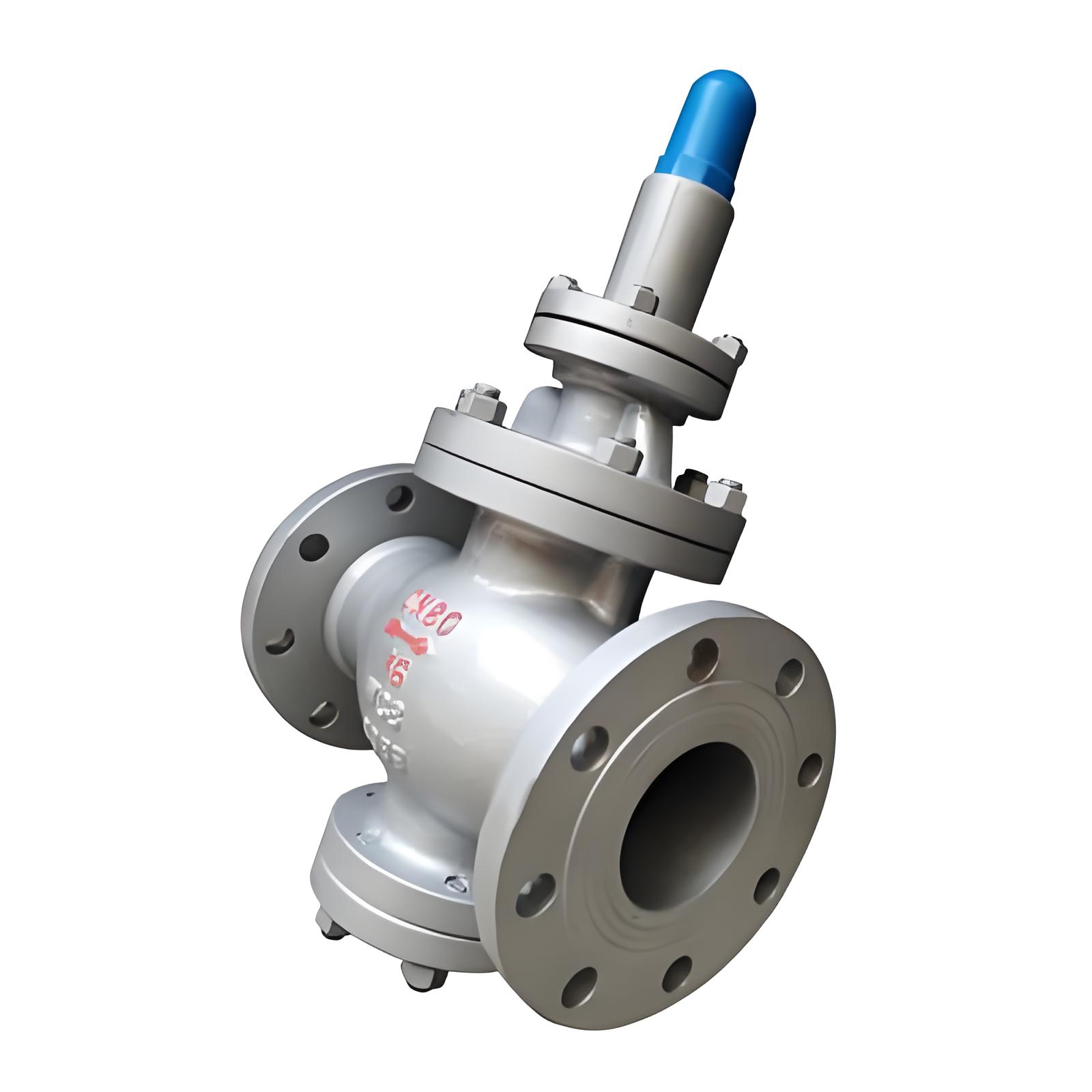

Y43H-16C减压阀是一种先导活塞式减压阀， ，，，，，由主阀和导阀两部分组成。。。主阀包括阀座、主阀盘、活塞、缸套和弹簧等零件， ，，，，，而导阀则包括阀座、阀瓣、膜片、弹簧和调理弹簧等零件。。。通过调理调理弹簧的压力来设定出口压力， ，，，，，使用膜片感知出口压力的转变， ，，，，，通过导阀的启闭驱动活塞调理主阀节约部位过流面积的巨细， ，，，，，从而实现减压稳压功效‌。。。
减压阀

应用场景

主要用于蒸汽管路， ，，，，，适用于城建、化工、冶金、石油、制药、食物、饮料和环保等行业。。。它能够在入口压力或流量变换时， ，，，，，依赖介质自己的能量自动坚持出口压力在小规模内波动， ，，，，，具有精彩的减压稳压性能‌。。。

手艺参数和性能指标

  • ‌公称压力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
  • ‌壳体试验压力‌：2.4 Mpa、3.75 Mpa、6.0 Mpa、9.6 Mpa、15.0 Mpa、24 Mpa
  • ‌密封试验压力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
  • ‌最高入口压力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
  • ‌出口压力规模‌：0.1-1.0 Mpa、0.1-1.6 Mpa、0.1-2.5 Mpa、0.5-3.5 Mpa、0.5-3.5 Mpa、0.5-4.5 Mpa

这些参数确保了减压阀在差别事情情形下都能稳固可靠地运行‌。。。

阀
产品性能参数

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀主要性能参数
型号 PN 入口参数 出口压力 / MPa 出口压力 / MPa 适用介质
温度 / ℃ 压力 / MPa
Y43H-16 16 ≤200 1.6 0.05~1.0 ±0.05 蒸汽
Y43H-16C
Y43H-16Q

阀门
产品零部件质料

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀零部件质料
型号 质料
阀体、上阀盖、下阀盖 主副阀瓣、主副阀座、活塞 主副弹簧 调理弹簧 膜片 活塞环
Y43H-16 HT2000 不锈钢 铬钒钢 硅锰钢 不锈钢 合金耐磨铸铁
Y43H-16C WCB
Y43H-16Q QT450-10

产品形状及结构尺寸

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀形状及结构尺寸（mm）
DN L D D1 D2 b z×ød H1 H2 重量 / kg
25 180 115 85 65 18 4×ø18 100 290 16
32 200 135 100 78 18 4×ø18 100 290 17
40 220 145 110 85 20 4×ø18 105 310 22
50 250 160 125 100 20 4×ø18 105 310 24
65 280 180 145 120 20 4×ø18 105 310 25
80 310 195 160 135 22 8×ø18 160 340 50
100 350 215 180 155 24 8×ø18 160 340 52
125 400 245 210 185 26 8×ø18 195 375 88
150 450 280 240 210 28 8×ø23 195 375 94
200 550 335 295 265 30 12×ø23 225 475 151
